Coup double pour ce chantier qui présente la particularité de mettre en oeuvre une ossature bois et d’offrir une labellisation « Passivhaus ».
Un concept ultra-performant pour la première fois adopté en collectivité, par une agence bancaire.
Exemple à suivre.

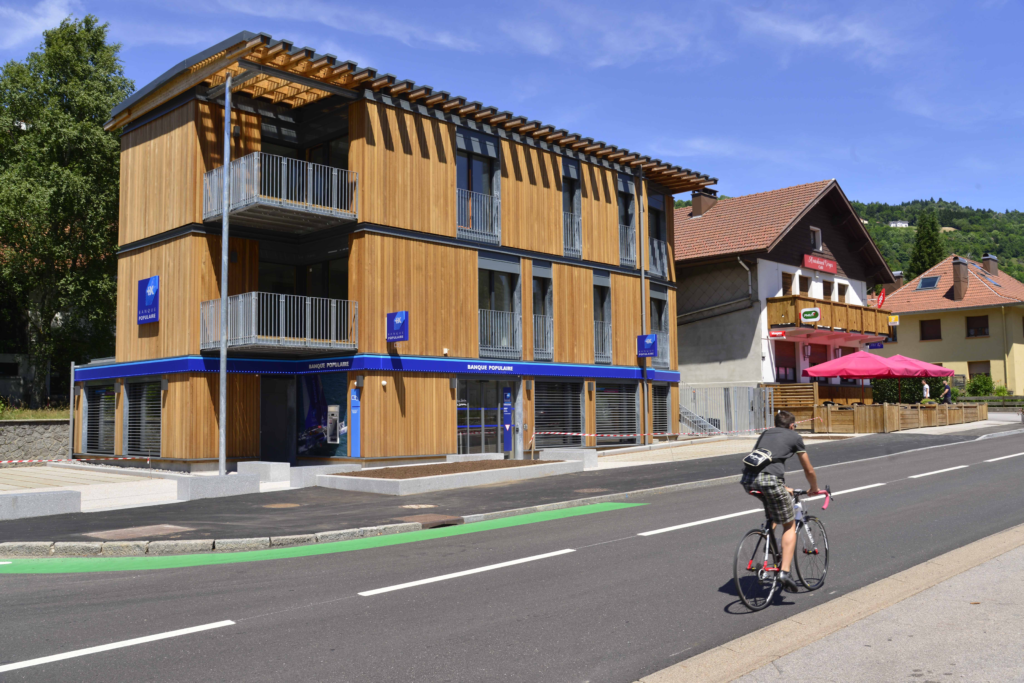

Rénové de fond en comble pendant une année entière, l’immeuble qui abrite l’agence de La Bresse de la Banque Populaire Alsace Lorraine Champagne (BPALC) compte également 3 appartements en étage. L’ancien site, qui accueillait une station service, a donc donné naissance à un immeuble situé en zone urbaine mixant bureaux et logements de qualité. Si la région offre un climat rigoureux, l’exposition est en revanche favorable avec orientation Sud Est profitant d’un bel ensoleillement.
L’agence bancaire comporte un confortable hall d’entrée, une salle de réunion, des locaux de service (kitchenette, sanitaires, locaux informatiques et techniques) ainsi que cinq bureaux bénéficiant chacun d’un éclairage naturel et d’une vue dégagée.
o CHOIX DES MATERIAUX : EFFICACES ET ECOLOGIQUES A LA FOIS
La mise en oeuvre de matériaux biosourcés relève d’un choix sociétal, économique et écologique de la banque. Ils permettent de stocker le CO2 et de consommer un minimum d’énergie grise en raison d’une production issue d’entreprises locales.
Le confort acoustique et la protection au feu entre les logements et l’agence bancaire ont été maîtrisées dans la cadre de la recherche sur les techniques de construction bois. La mise en place de parois acoustiques horizontales et verticales entre niveaux et entre logements permet d’obtenir un niveau de confort acoustique optimal et adapté, supérieur à la réglementation en vigueur pour les constructions traditionnelles en béton.
Les objectifs d’économie d’énergie, d’utilisation du bois dans la construction et de développement des entreprises locales ont ainsi atteints.
o ISOLATION, ETANCHEITE, RAPIDITE D’EXECUTION : UN TRIPLE OBJECTIF POUR LE RADIER
Le choix s’est porté sur le procédé JACKODUR® Atlas pour plusieurs raisons. En plus d’assurer une fondation superficielle, le procédé garantit :
– Une isolation durable et performante sans ponts thermiques de la dalle et de ses zones périphériques
Avantages :
Un confort optimal pour les occupants.
Une réduction sensible des consommations énergétiques
– Une grande rapidité d’exécution grâce au pré-découpage des panneaux JACKODUR® Atlas en amont selon les plans fournis par l’architecte et à l’assemblage précis ultra simple des éléments en raison de leur profilé breveté.
Avantages :
Une combinaison de l’isolation thermique et du système de coffrage permettant une réalisation en une seule étape.
Une continuité de l’isolation entre le radier et l’enveloppe du bâtiment avec une jonction parfaite avec tous les types constructions, qu’il s’agisse de murs à isolation thermique par l’extérieur, de murs double paroi, en blocs de coffrage, ou encore, dans le cas de ce chantier avec des murs à ossature bois.
Aucun risque de malfaçons et d’erreur avec un accompagnement proposé par JACKON Insulation tout au long du projet, de l’aide au dimensionnement jusqu’à l’aide à la pose.
Un chantier propre et facile.
– Une étanchéité absolue grâce à la composition en XPS des panneaux et des autres éléments JACKODUR® Atlas (angle, latéraux, coffrage).
Avantage :
Une insensibilité totale à l’eau pour une réalisation durable, indéformable et imputrescible.
PERFORMANCE :
3 FOIS PLUS ETANCHE
2 FOIS MOINS ENERGIVORE
La banque avait souhaité, dès le démarrage des études, montrer l’exemple et relever le défi d’être en avance sur les réglementations thermiques en vigueur en portant notamment une attention particulière à étanchéité et à l’isolation du bâtiment.
Les résultats pour cette réalisation ont permis d’atteindre ces objectifs avec :
– Une étanchéité du bâtiment 3 fois supérieure à celle d’un bâtiment répondant aux exigences de la RT 2012 (n50 = 0,6 vol/h).
– Une consommation énergétique pour tous les usages du bâtiment divisée par 2. Toujours comparativement à un bâtiment suivant la RT2012, avec un besoin de chauffage de 14,5 kWh utiles /m2.an et une surchauffe d’été intérieure limitée à 25°C.
A savoir : ces résultats ont été suivis à distance, évalués et traduits grâce à la domotique mise en place dans l’ensemble du bâtiment.
o Légendes
Après préparation de la surface de pose avec du concassé pour une bonne stabilité, une couche de réglage en béton maigre est réalisée.

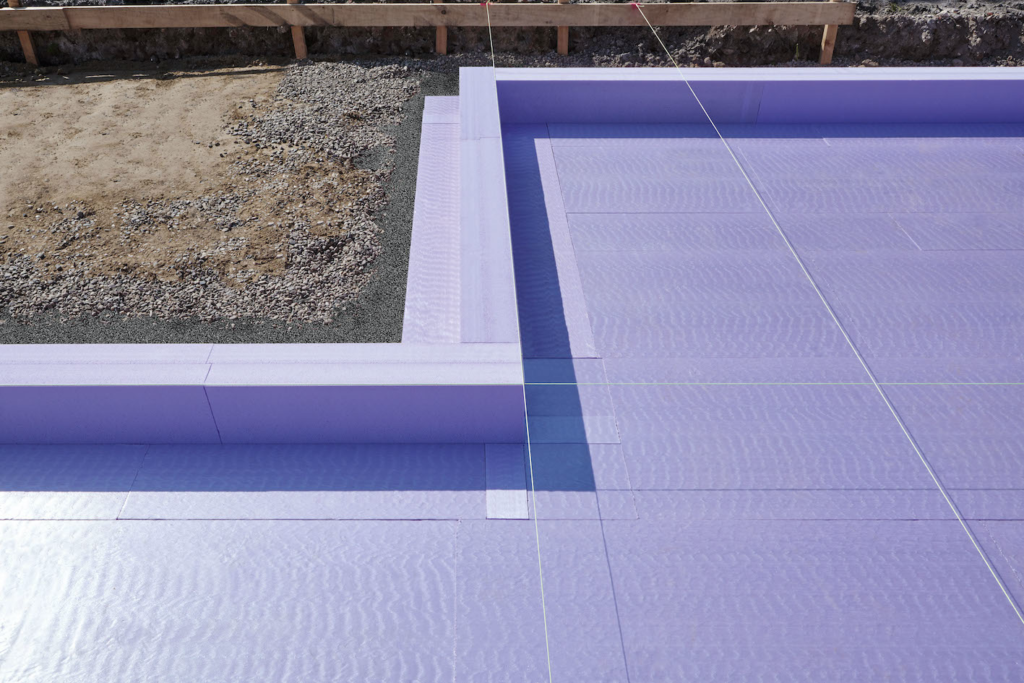

Les panneaux JACKODUR® Atlas 500 sélectionnés ici en 320 mm d’épaisseur sont ensuite directement disposés au sol, par simple emboîtement selon le plan de pose fourni.

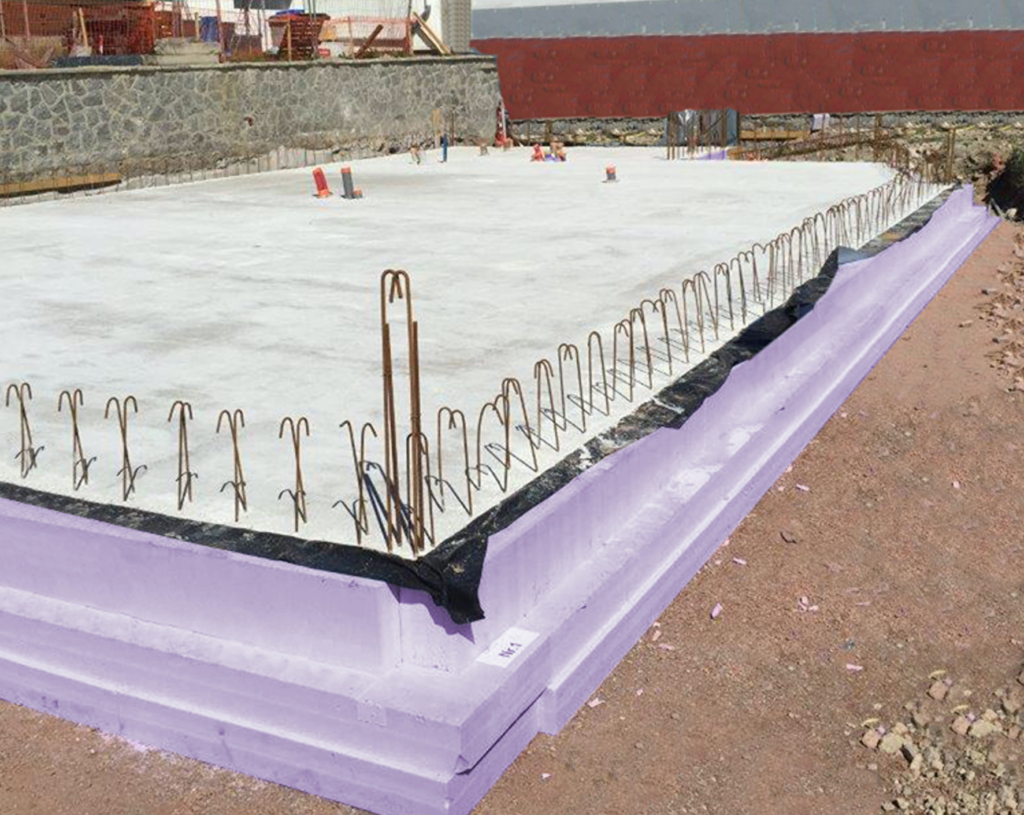

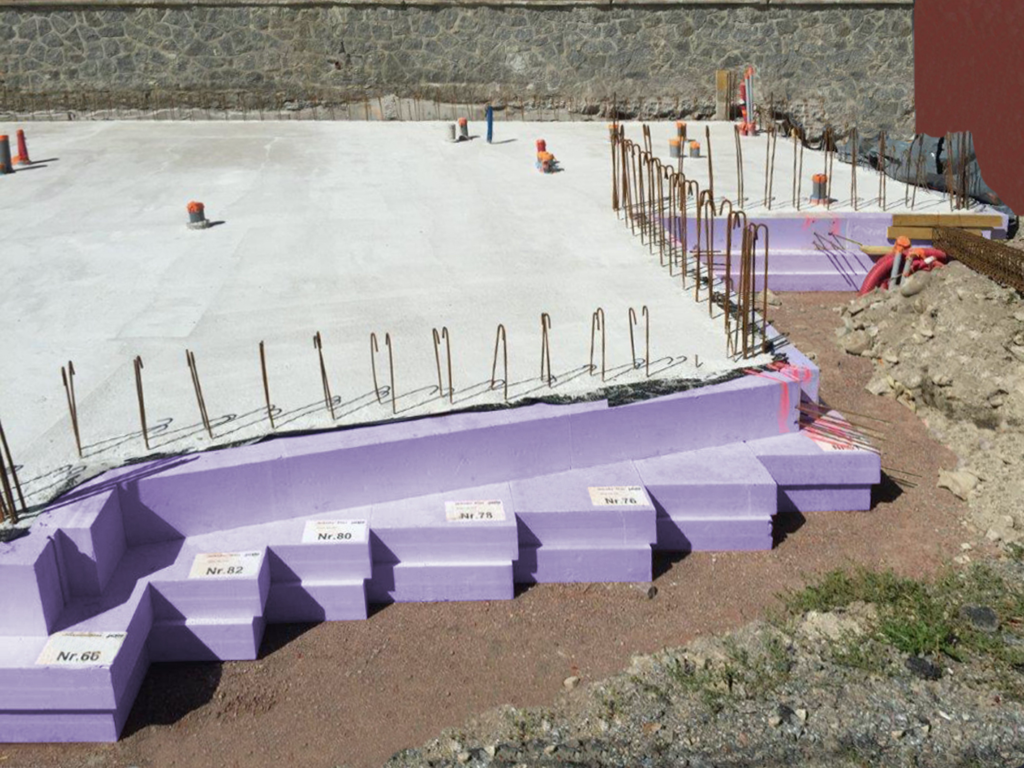

Au total, la surface au sol traitée de 190 m2 aura utilisé 10 pièces d’angles et des éléments de coffrage de 200 mm d’épaisseur pour une hauteur de 280 mm, équivalente à celle de la dalle béton à effectuer.
On remarque la pose en décalé, à joints serrés.
Les découpes nécessaires aux passages des gaines techniques ont été très facilement réalisées à la scie, au cutter ou au fil chaud. La mousse isolante JACKODUR® (λ 0,0354) a ensuite été utilisée pour obstruer les vides et les joints ouverts afin d’éliminer tout risque de pont thermique. Un film polyane est enfin déroulé pour isoler les panneaux JACKODUR® Atlas de la dalle de finition.
Focus sur le panneau JACKODUR® Atlas 500
– Constitution en mousse rigide de polystyrène extrudé haute densité (XPS), fabriquée selon la norme EN 13164.
– Panneau à surface lisse résistant à la compression (180 kPa), indéformable et imputrescible.
– Surface couverte 0,75 m2 (1 250 x 600 mm).
– 12 épaisseurs disponibles de 100 à 320 mm en monocouche.
– Conductivité thermique λD en W/(m•K) de 0,035 à 0,036 selon épaisseur choisie.
– Feuillure alternée pour un assemblage breveté par simple emboîtement.
