Comment répondre efficacement et simplement aux exigences d’une construction passive ?

Crédit photo : COLIN Architecte dplg

Une réalisation 100 % efficace et durable.

La mise en oeuvre de JACKODUR® Atlas a permis de faciliter le phasage du chantier tout en apportant une réponse thermique pertinente au projet.

Exemple avec la construction par la commune d’Omelmont, en région Grand Est, de 5 logements destinés à l’hébergement de séniors.

Les « cinq logements locatifs seniors » réalisés à Omelmont ont la particularité d’être des constructions passives. Ils représentent pour la commune un projet innovant s’inscrivant dans le cadre de l’engagement des élus du Conseil départemental de la Meurthe-et-Moselle. Ces derniers ont en effet, en début d’année 2021, entrepris une démarche destinée à promouvoir et à mettre en oeuvre une culture d’achat responsable, respectueuse de l’environnement, de l’économie solidaire et de l’insertion. Cette ambition s’exerce dans une multitude de secteurs d’activité : le bâtiment, les travaux, les fournitures administratives, etc.

Pour le cabinet d’architecture Colin en charge du projet, déjà engagé depuis 2010 dans les constructions labellisées Passivhaus, il s’agissait de réaliser un bâti sur une surface au sol d’un peu plus de 400 m2. Régis Colin avoue déjà avoir travaillé avec le procédé JACKODUR® et ne peut que s’en féliciter : « C’est une excellente alternative au radier béton. Les performances sont là et la mise en oeuvre est très pratique. Avec ces avantages, il ne fait aucun doute qu’il s’agit d’un équipement que je préconiserai pour d’autres chantiers ».

Pour la commune le calcul de l’opération se révèle financièrement avantageux dans le temps avec des frais d’entretien réduits mais permet aussi d’apporter un confort indéniable pour les occupants.

Construire mieux et plus simple

Pour le maîre de l’ouvrage comme pour l’architecte, le bureau d’études et le constructeur, ce projet a représenté une importante simplification de la mise en oeuvre et de l’organisation du chantier par rapport aux procédés traditionnels. En effet, avec la solution technique apportée par les panneaux JACKODUR® Atlas, il a été possible :

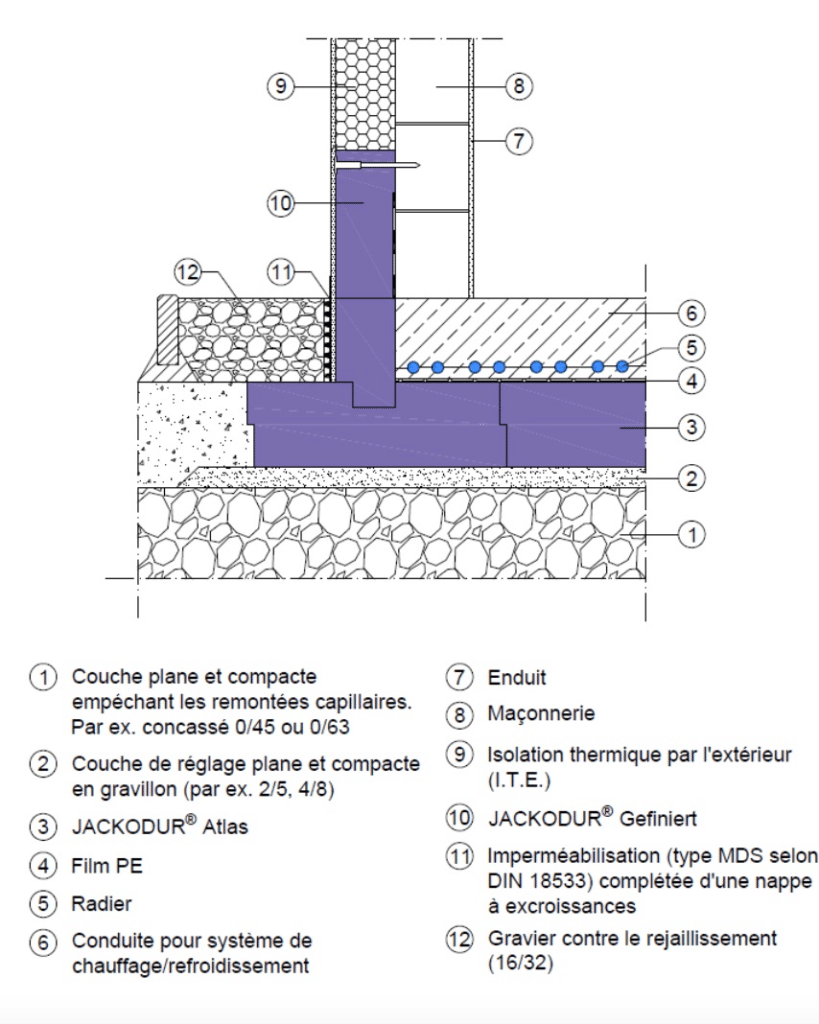

  • De réaliser en même temps la fondation et l’isolation de la dalle thermique avec des panneaux prédécoupés sur-mesure en usine par JACKON Insulation, selon les plans fournis par l’architecte. Les blocs de coffrage isolant ont permis de réceptionner le béton et de supprimer les ponts thermiques linéiques.
  • D’assurer une continuité thermique du plancher avec l’enveloppe du bâtiment. Système compatible avec ossature bois, maçonnerie isolante, murs double paroi, isolation extérieure…
  • De profiter d’une mise en oeuvre sans contrainte quelles que soient les configurations rencontrées, pour un coût d’exécution réduit.
  • D’éviter totalement les ponts thermiques sur la dalle et ses zones périphériques.
  • De bénéficier de l’accompagnement JACKON Insulation tout au long du projet, de la conception à la réalisation.

Durée de chantier minimisée

  • Avec des panneaux très légers à manipuler et rapidement posés, par simple emboitement, selon le plan de pose personnalisée fourni par JACKON Insulation.
  • Un coffrage intégré permettant un gain de temps précieux.
  • Une solution permettant de limiter les déchets de chantier. Système sur mesure.

Avec JACKODUR® Atlas, JACKON Insulation a incontestablement pris de l’avance en changeant les habitudes de construction et en proposant une solution technique répondant déjà aux futures exigences des réglementations.

Construire fiable et pour longtemps

  • Une solution technique déjà éprouvée depuis 10 ans en France.
  • Une accélération de son développement en raison d’une satisfaction constatée dans 100 % des cas.
  • Une étanchéité absolue grâce à la composition en XPS des panneaux et des autres éléments JACKODUR® Atlas (angle, latéraux, coffrage)
  • Un confort optimal pour les occupants
  • Une réduction sensible des consommations énergétiques
  • Une réalisation haute performance dépassant largement les exigences de la réglementation actuelle.

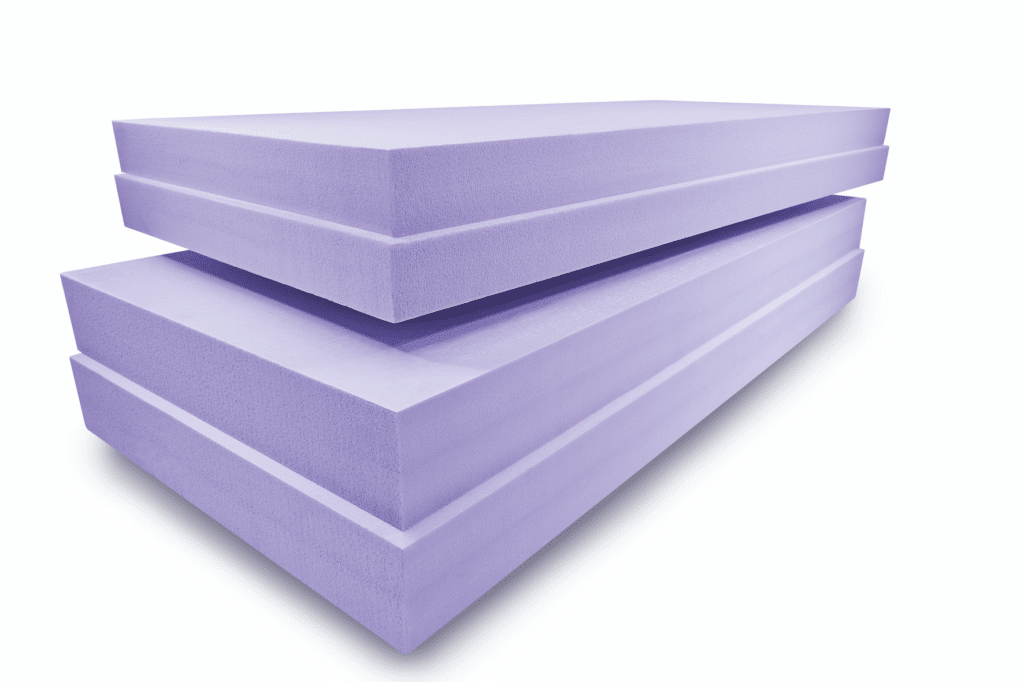

Caractéristiques des panneaux JACKODUR® Atlas 300

  • Constitution en mousse rigide de polystyrène extrudé haute densité (XPS), recyclable et fabriquée selon la norme EN 13164.
  • Surface lisse résistant à la compression (500 kPa), indéformable, imputrescible, insensible à l’humidité.
  • Feuillure alternée pour un assemblage breveté par simple emboîtement.
  • Surface couverte 0,75 m2 (panneau de 1 250 x 600 mm).
  • Nombreuses épaisseurs disponibles jusqu’à 320 mm.

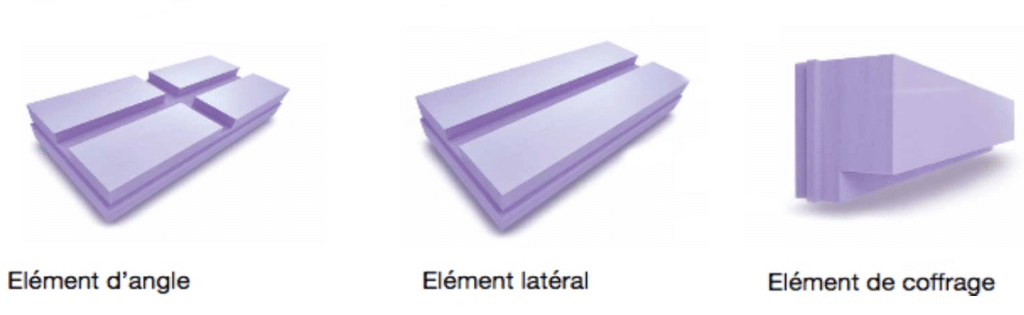

  • Eléments spéciaux d’angle, latéraux et de coffrage
  • Mousse isolante JACKODUR (λ 0,0354) pour obstruction des vides et des joints ouverts afin d’éliminer tout risque de pont thermique.
  • Conductivité thermique λD en W/(m•K) jusqu’à 0,036 selon épaisseur choisie.

Le chantier en images

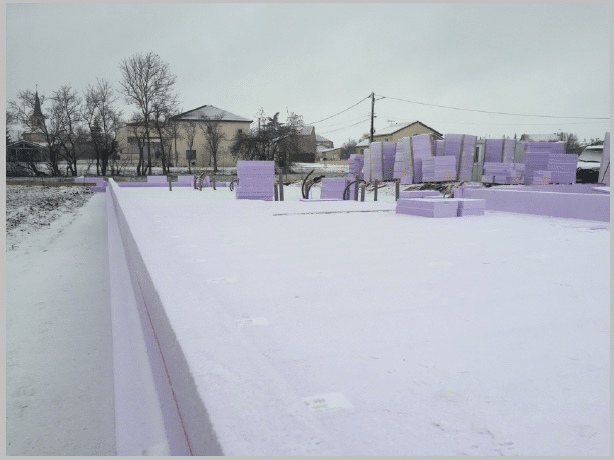

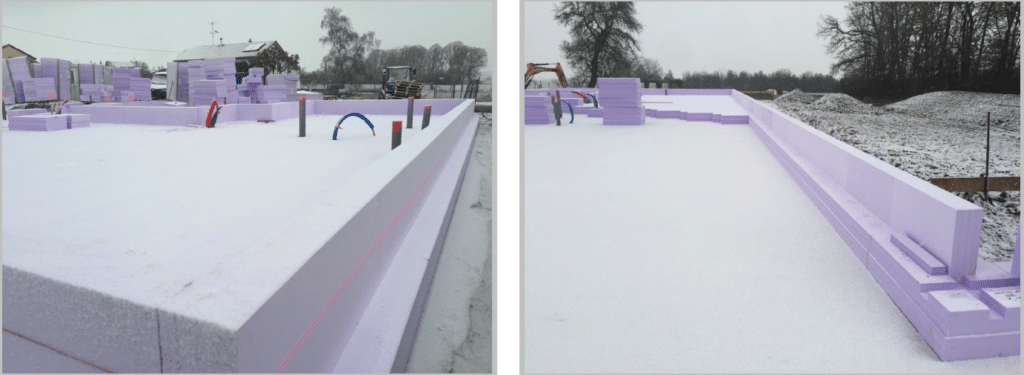

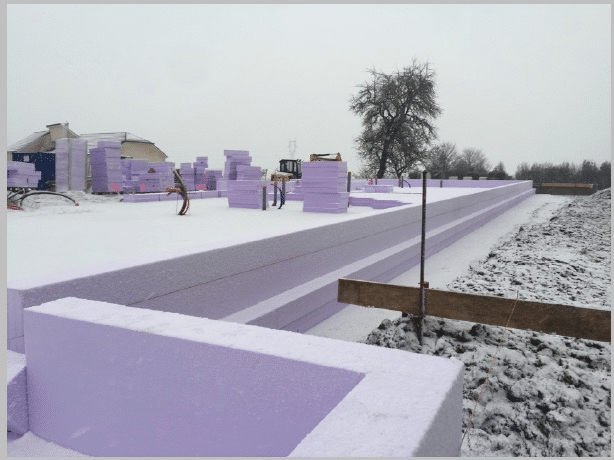

Après préparation de la surface du sol pour obtenir un niveau de bonne stabilité, les panneaux JACKODUR® Atlas sélectionnés pour ce chantier dans leur version 500 kpa en 300 mm d’épaisseur sont directement disposés par simple emboitement selon le plan de pose fourni.

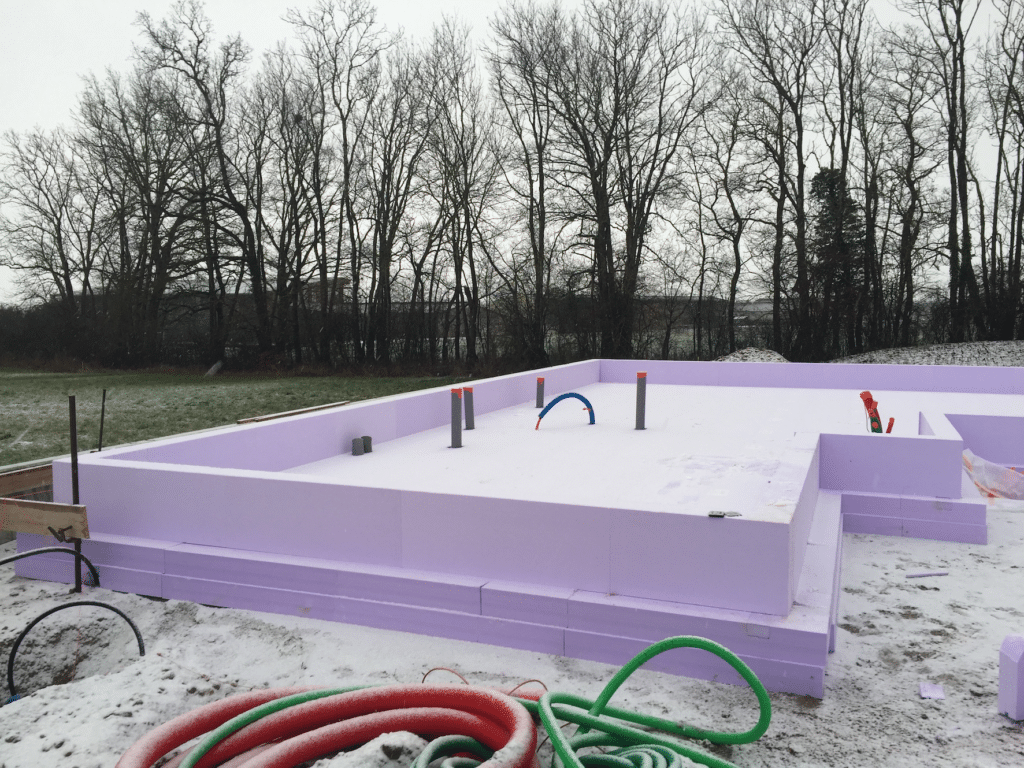

La pose commence toujours par un élément d’angle (28 éléments dans ce cas précis), aligné au cordeau, suivie des éléments latéraux qui seront mis en place dans le sens inverse des aiguilles d’une montre.

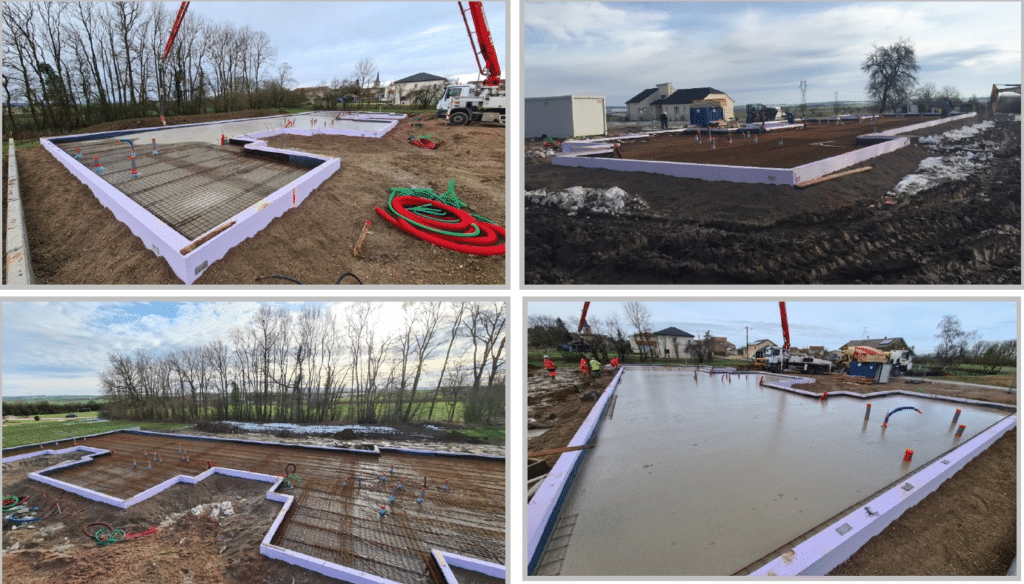

Une fois la pose du film PE et le ferraillage effectués le radier est coulé dans le système.

À propos de JACKON Insulation :

Fabricant d’isolants et de panneaux de construction de grande qualité en mousse rigide de polystyrène extrudée (XPS), JACKON Insulation GmbH remporte depuis plus de 30 ans un franc succès sur le marché national et international.

Avec plus de 300 collaborateurs, la société gère, en plus de ses deux sites d’implantation en Allemagne, des filiales en Belgique, en France et en Suisse.

Grâce au développement de matériaux innovants comme les isolants JACKODUR® et les panneaux de construction JACKOBOARD®, JACKON Insulation GmbH a su s’imposer durablement sur un marché très concurrentiel et compte aujourd’hui parmi les sociétés les plus innovantes du secteur.
