Deux machines en une : elumatec SBZ 125/85 convainc par son mode pendulaire qui fait gagner du temps et par sa conception compacte
La machine à cabine rend l’usinage des profilés en aluminium, en PVC et en acier à paroi mince encore plus rentable / Le fraisage et l’insertion parallèles du matériel donnent un coup de pouce à l’efficacité.
Plus rapide, plus compact, plus facile à utiliser : Le centre d’usinage de barres SBZ 125/85 est une évolution du modèle à succès SBZ 122/75. « Nous avons utilisé les commentaires de nos clients pour optimiser l’ergonomie, l’accès et les temps de préparation », explique le Directeur général d’elumatec France Yvon Wirz. Le SBZ 125/85 est une machine à cabine encapsulée pour le travail sur cinq axes avec une longueur utile de huit mètres. En mode pendulaire dynamique, les utilisateurs peuvent fraiser en parallèle et insérer du nouveau matériel. L’utilisation d’un axe C supplémentaire pour l’usinage frontal de la gauche et de la droite augmente énormément la vitesse d’usinage, explique Yvon Wirz : « Ce nouveau venu compact dans la gamme de machines elumatec permet de remplacer deux machines plus petites en économisant de la place. »
La conception du modèle de cabine permet en outre d’usiner des pièces longues qui dépassent le centre du SBZ 125/85. Pour faciliter l’observation de l’opération, une nouvelle unité de commande rotative a été spécialement mise en oeuvre. L’accès à ce miracle de compacité est sécurisé par un laser programmable de manière flexible avec une répartition en trois zones. Cette surveillance de la zone de sécurité en mode pendulaire rend superflues les protections supplémentaires. elumatec facilite l’accès au service grâce à sa conception, la cabine protège en outre du bruit et de la saleté.
Outre l’unité de commande rotative, une nouvelle technologie pour un changement d’outil plus rapide, associée à un changeur d’outil plus grand, fait du SBZ 125/85 un jalon dans la gamme elumatec. La commande moderne à 5 axes est combinée avec l’utilisation de systèmes de codeurs absolus, ce qui permet de supprimer la course de référence des axes principaux. Le moteur de fraisage Power Torque du SBZ 125/85 avec régulation de vitesse en boucle fermée permet également de gagner un temps précieux en réduisant les temps d’accélération et de freinage de la broche d’usinage. Les clients peuvent adapter la machine 2 en 1 entièrement à leurs besoins. Le nombre de dispositifs de serrage peut être augmenté de huit en série à douze au maximum. Si nécessaire, un convoyeur à copeaux permet de garder l’intérieur propre. La machine 2 en 1 est en outre elu-Cloud Ready et donc prête à répondre aux exigences de l’industrie 4.0.
« Avec le SBZ 125/85, nous améliorons les résultats de travail de nos clients tout en économisant du temps et de l’espace », déclare Yvon Wirz : « Je suis sûr qu’avec cette machine, nous répondons de manière optimale aux besoins de nos clients. » Le conseil d’administration fournit également la preuve de sa conviction : des variantes du SBZ 125/85 sont déjà en cours de planification.
Les autres avantages du SBZ 125/85 en un coup d’oeil :
- Toutes les opérations de travail telles que le fraisage, le perçage, le taraudage, le fraisage de filetage, le grugeage et le sciage sont réalisées avec une barre de profilé au repos afin de ne pas endommager la surface du profilé.
- Axe A positionnable en continu de -120 à +120
- Axe C positionnable en continu de -220 à +220
- Les cinq axes sont tous manoeuvrés à l’aide de la technique RTCP (Rotation Tool Centerpoint)
- Consommation électrique basse grâce à une technique de régulation intelligente
- Efficacité énergétique améliorée grâce à l’accouplement des entraînements de l’axe
- Approvisionnement en énergie sans interruption (onduleur)
- Système d’exploitation Windows
- Panel PC 18,5 po., processeur i5, ports USB et port réseau
- Programmation aisée et conviviale par eluCam sur le terminal de commande y compris pendant le cycle d’usinage
- Maintenance à distance via Internet
La machine sera disponible, selon toutes prévisions, à partir du 1ᵉʳ trimestre 2023.
Image 1 :
Nom de la photo : elumatec_AG_SBZ125_G_OVERVIEW_DOWN_DOOR_transparent-cmyk.jpg

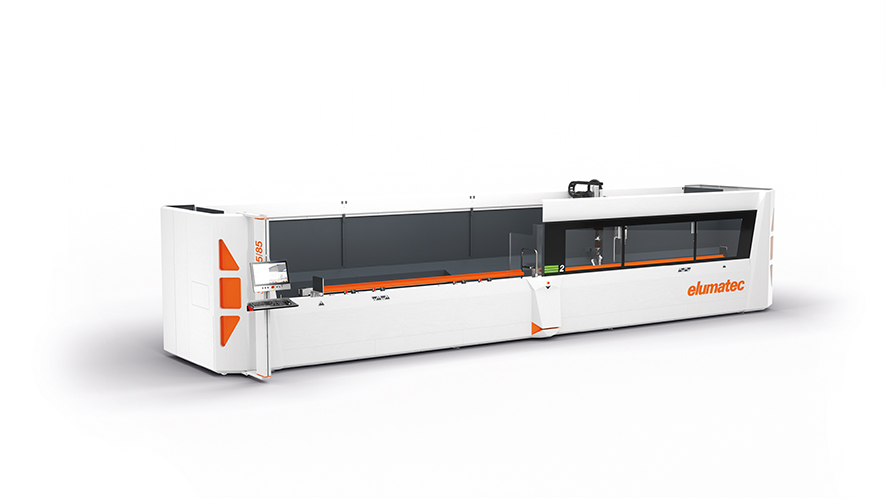

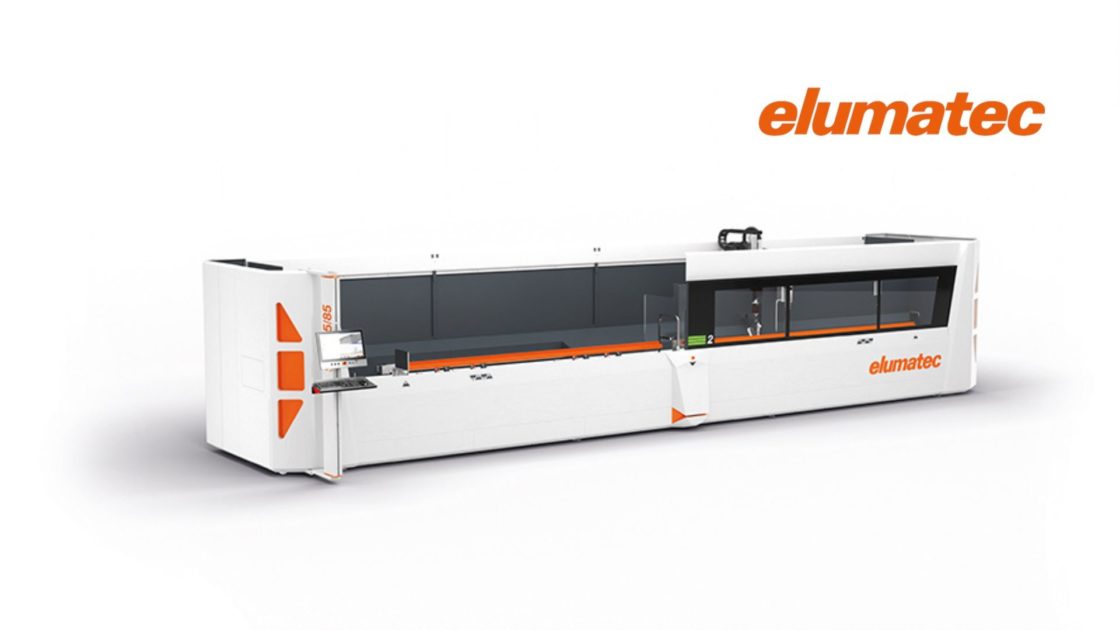

Légende : Centre d’usinage de barres SBZ 125/85: Sur le successeur du SBZ 122, l’ergonomie, l’accès et les délais de rééquipement ont été optimisés. Le mode pendulaire dynamique permet de remplacer deux petites machines.
Crédits photos : elumatec AG, Mühlacker/Allemagne
Image 2 :
Nom de la photo : elumatec_AG_SBZ125_G_POSITION_ERGONOMIC_Carter-cmyk.jpg

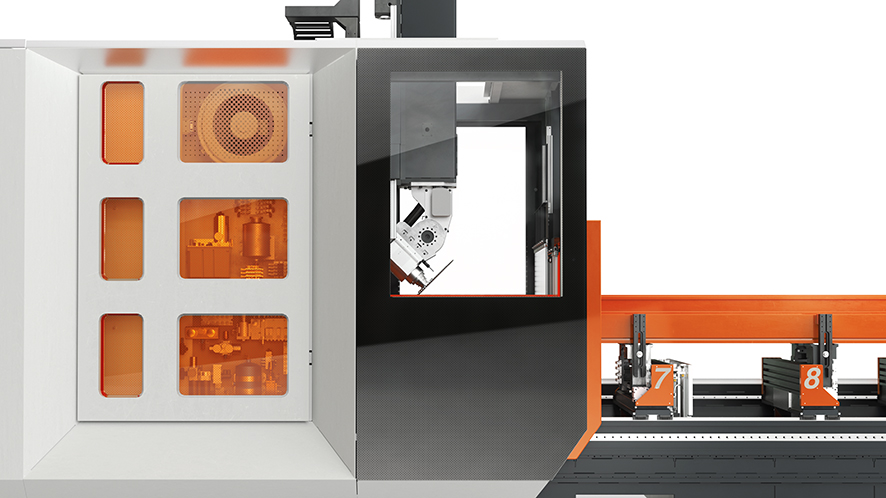

Légende : Bâti incliné moderne, surveillance par laser programmable de manière flexible : Une attention particulière a été portée à l’ergonomie et à la sécurité dans le design compact du SBZ 125/85.
Crédits photos : elumatec AG, Mühlacker/Allemagne
Photo 3 :
Nom de la photo : elumatec_AG_SBZ125_D_WORKING_AREA_cmyk.jpg

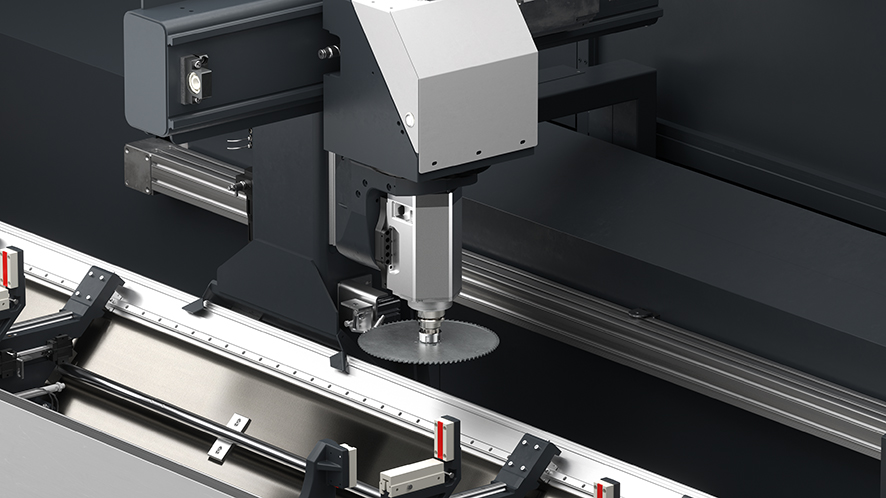

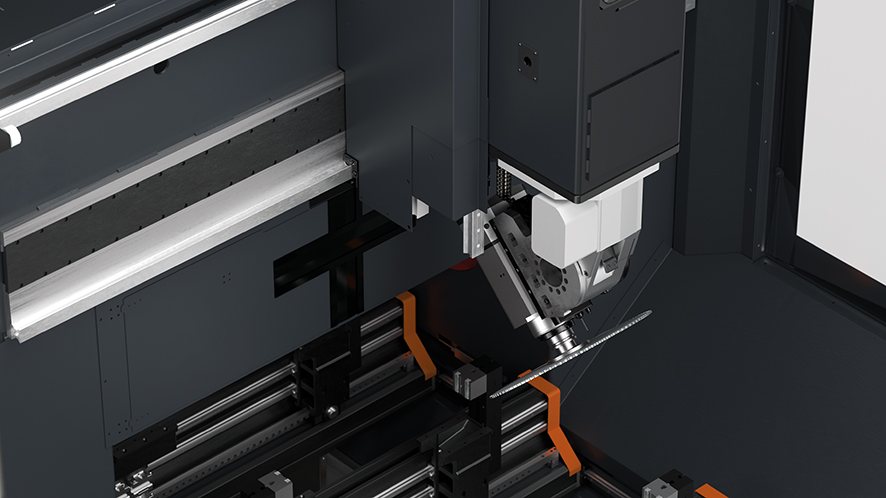

Légende : Une nouvelle technologie pour le changement d’outil permet d’accélérer les délais de rééquipement et d’augmenter la flexibilité du SBZ 125/85.
Crédits photos : elumatec AG, Mühlacker/Allemagne
Photo 4 :
Nom de la photo : elumatec_AG_SBZ125_D_PENDOLUM_OPERATION_cmyk.jpg

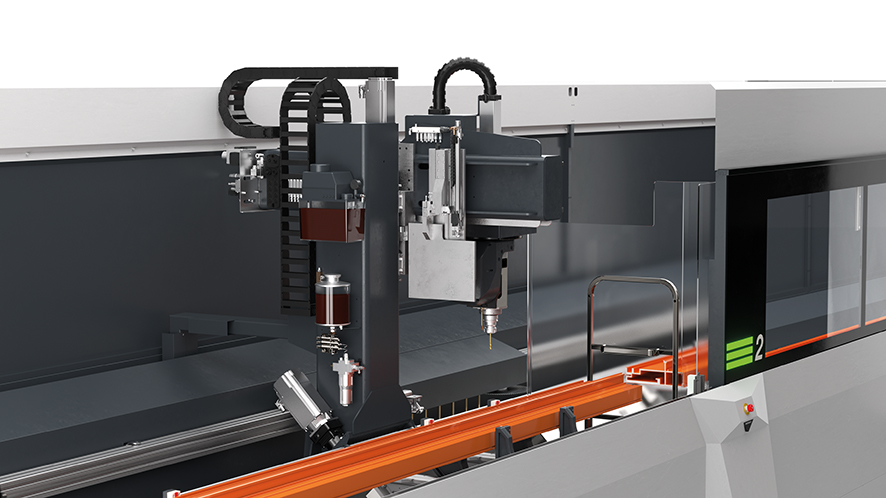

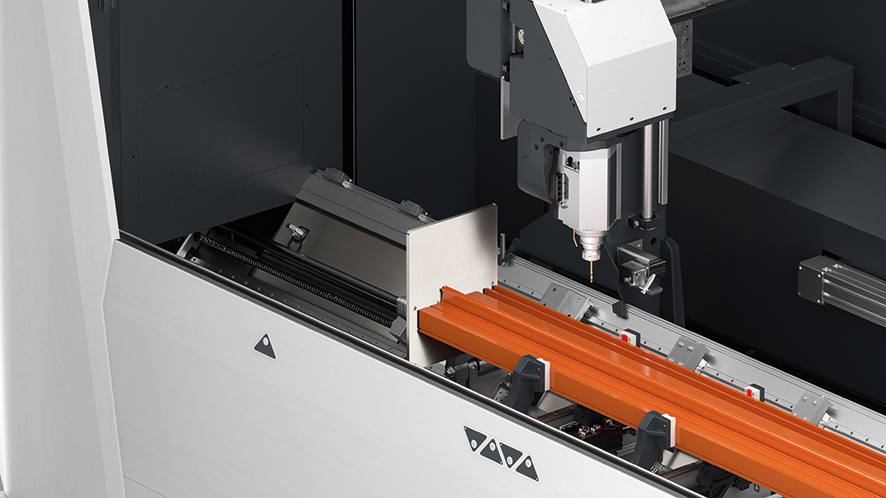

Légende : Usinage plus rapide grâce au fraisage et à l’insertion parallèle – le mode pendulaire dynamique du SBZ 125/85 le rend possible.
Crédits photos : elumatec AG, Mühlacker/Allemagne
Photo 5 :
Nom de la photo : elumatec_AG_SBZ125_D_CLAMPING_RANGE_cmyk.jpg

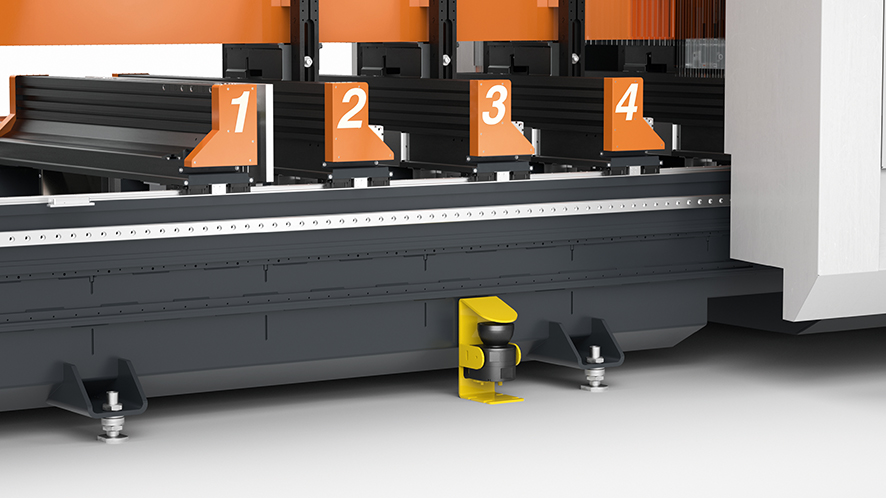

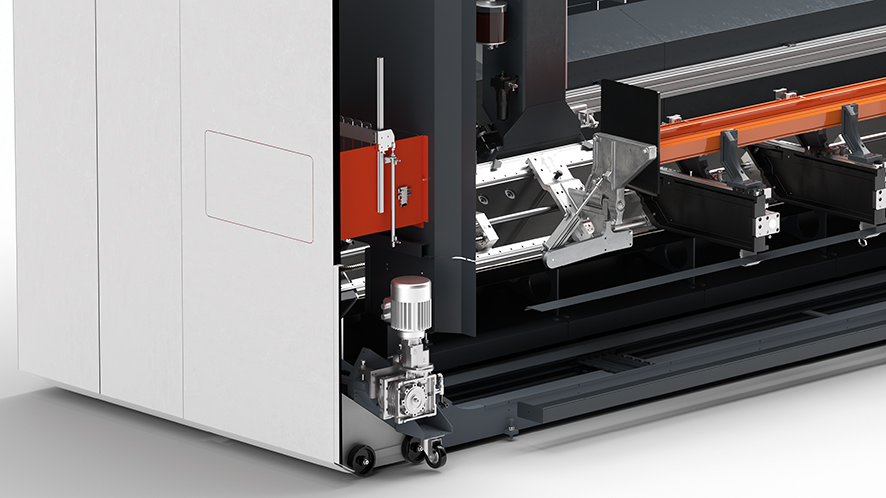

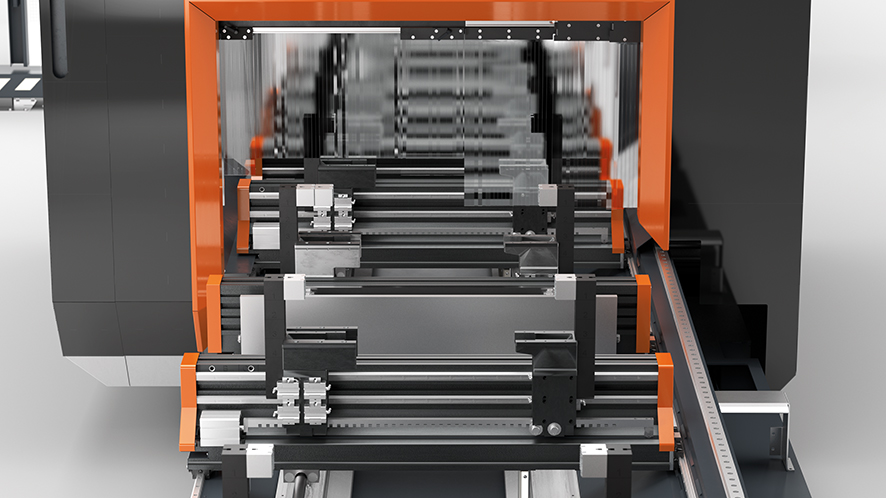

Légende : Le dispositif de serrage du SBZ 125/85 passe automatiquement de la position de chargement à la position d’usinage.
Crédits photos : elumatec AG, Mühlacker/Allemagne
Image 6 :
Nom de la photo : elumatec_AG_SBZ125_D_CHIP_BELT_cmyk.jpg

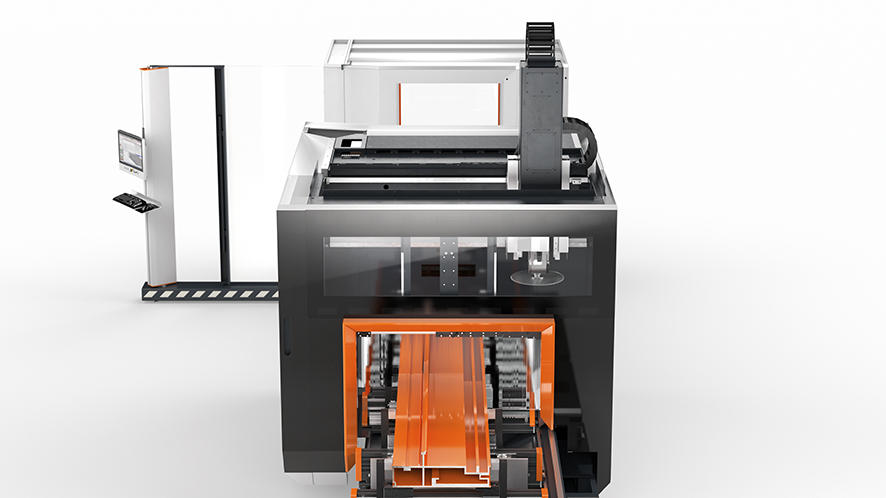

Légende : Le convoyeur à copeaux disponible en option garantit que l’intérieur du SBZ 125/85 reste exempt de copeaux grossiers et de sections de profilés.
Crédits photos : elumatec AG, Mühlacker/Allemagne
Plus compact, plus flexible, plus rapide : elumatec SBZ 155 montre la voie vers l’avenir de l’usinage CNC automatisé des profilés en aluminium
Le nouveau modèle haut de gamme elumatec séduit grâce à sa construction en portique et à son design innovant par un usinage de profilés 5 axes d’un confort inégalé / usinage 6 faces et entraînement Gantry disponible en option pour les petites surfaces de travail.
En tant que première machine 5 axes à portique, le centre d’usinage de barres SBZ 155 pose des jalons dans l’usinage CNC automatisé de profilés en aluminium et en acier à paroi mince. Des paramètres de performance jusqu’ici inégalés et un design entièrement adapté aux besoins des clients permettent aux utilisateurs d’accélérer leurs processus et de développer de nouveaux secteurs d’activité.
» Notre nouveau modèle haut de gamme donne aux clients de la construction métallique et de l’industrie une nette avance sur la concurrence « , déclare Yvon Wirz, Directeur général d’elumatec France. Un seul exemple : les temps de changement d’outil du SBZ 155, minimisés également par les vitesses de déplacement élevées des servoaxes, garantissent des cycles d’usinage optimaux. En outre, les entreprises bénéficient d’une flexibilité maximale grâce à des options d’équipement configurables qui leur permettent d’organiser leurs processus de production de manière encore plus efficace. L’usinage 6 faces par le bas avec tête angulaire et l’entraînement par portique peu encombrant sont disponibles en option.
Le SBZ 155 est particulièrement destiné aux entreprises qui ont de grands projets, au sens propre du terme : Les magasins mobiles de grande taille du SBZ 155 peuvent être équipés de 14 outils standard. S’y ajoutent, selon la configuration individuelle, jusqu’à six outils spéciaux et deux lames de scie de 200 ou 550 mm de diamètre. La conception en portique et l’espace d’usinage à 2 zones permettent le logement et le passage de profilés de sections allant jusqu’à 1 000 x 380 mm ainsi qu’un travail flexible en mode pendulaire. Dans l’ensemble, le SBZ 155 fournit des résultats de travail extrêmement précis, même à des vitesses de déplacement élevées. Sa broche à régulation du régime assure une grande sécurité du processus, également en cas de variations rapides de la charge.
En ce qui concerne les personnalisations, tous les souhaits peuvent être satisfaits, l’offre va de la mesure automatique de la longueur des deux côtés au scanner de codes-barres en passant par la mesure de la longueur des outils et le contrôle de la rupture. Le SBZ 155 est en outre eluCloud Ready et donc prêt à répondre aux exigences de l’industrie 4.0. » Connexion avec l’avenir, design intelligent, diversité et puissance : c’est ainsi qu’un modèle de réussite doit être équipé « , déclare Yvon Wirz.
Les autres avantages du SBZ 155 en un coup d’oeil :
- Toutes les opérations de travail telles que le fraisage, le perçage, le taraudage, le fraisage de filetage, le grugeage et le sciage sont réalisées avec une barre de profilé au repos afin de ne pas endommager la surface du profilé.
- Positionnement rapide du groupe de base à une vitesse pouvant atteindre 100 m/min grâce aux entraînements asservis dynamiques
- Positionnement autonome des dispositifs de serrage avec système de mesure absolue
- Deux zones d’usinage séparées autorisent un usinage en mode pendulaire. La sécurité d’accès est assurée par des clôtures de protection latérales, des barrières photo-électriques et une protection de zone centrale par laser
- Commande CNC 5 axes à CNC autonome pour des usinages, grugeages et découpes volumineux
- Aucune course de référence des axes requise grâce à l’utilisation d’un système à codeurs absolus
- Maintenance à distance via Internet
- Consommation électrique basse grâce à une technique de régulation intelligente
La machine sera disponible, selon toutes pr visions, à partir du 1ᵉʳ trimestre 2023.
Image 1 :
Nom de la photo : elumatec_AG_SBZ155_G_TOTAL_cmyk

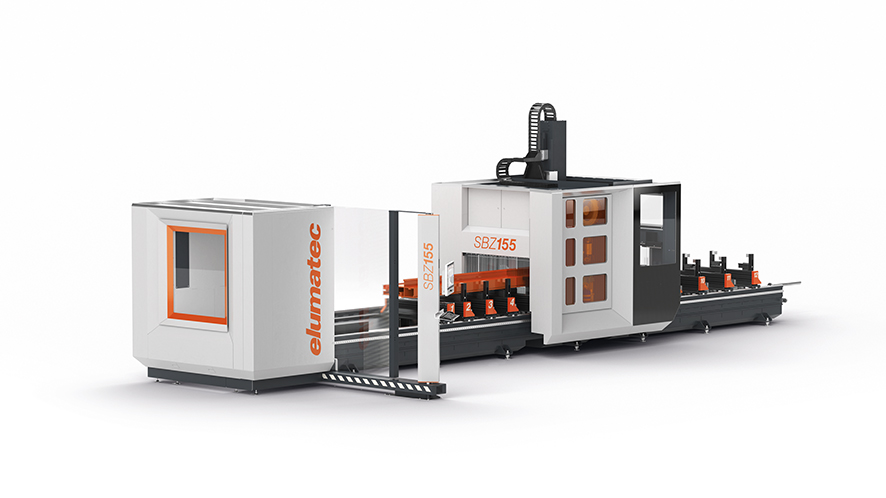

Légende : Centre d’usinage de barres SBZ 155 : Modèle de pointe en construction à portique pour un usinage de profilés 5 axes d’un confort inégalé.
Crédits photos : elumatec AG, Mühlacker/Allemagne
Image 2 :
Nom de la photo : elumatec_AG_SBZ155_D_FLEXIBLE_MACHINING_cmyk
Légende : Généreux et ergonomique : La visibilité de la zone d’usinage du SBZ 155 est optimale.
Crédits photos : elumatec AG, Mühlacker/Allemagne
Photo 3 :
Nom de la photo : elumatec_AG_SBZ155_D_PORTAL_CONSTRUCTION_cmyk

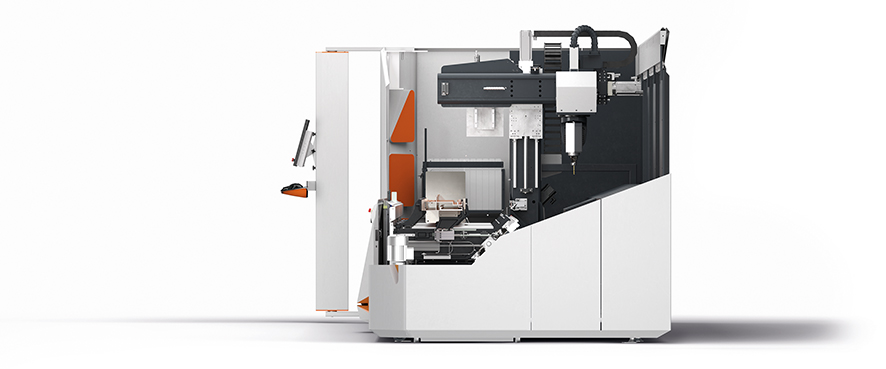

Légende : Construction en portique : Le SBZ 155 permet d’usiner des profilés de grand volume, jusqu’à 1 000 x 380 mm.
Crédits photos : elumatec AG, Mühlacker/Allemagne
Photo 4 :
Nom de la photo : elumatec_AG_SBZ155_D_MACHINING_AREA_cmyk
Légende : Le changeur d’outil rotatif du SBZ 155, placé en haut du portique, réduit les temps de changement.
Crédits photos : elumatec AG, Mühlacker/Allemagne
Photo 5 :
Nom de la photo : elumatec_AG_SBZ155_D_PROTECTION_BY_LASER_NO_GRATA
Légende : Sécurité maximale : Le système laser intelligent, toujours actif, réagit en fonction de la zone active.
Crédits photos : elumatec AG, Mühlacker/Allemagne
Image 6 :
Nom de la photo : elumatec_AG_SBZ155_D_CLAMP_POSITIONING_cmyk
Légende : Position d’insertion du dispositif de serrage avec réglage rapide : technique adaptative pour des ajustements rapides.
Crédits photos : elumatec AG, Mühlacker/Allemagne
