Atlantic est connu pour ses solutions de chauffage, de ventilation et de production d’eau chaude individuelles. Mais dans le groupe, la division Atlantic Systèmes fabrique et commercialise des solutions de chauffage, de climatisation, de production d’ECS et de ventilation pour les immeubles collectifs, pour les divers segments du tertiaire et pour l’industrie.

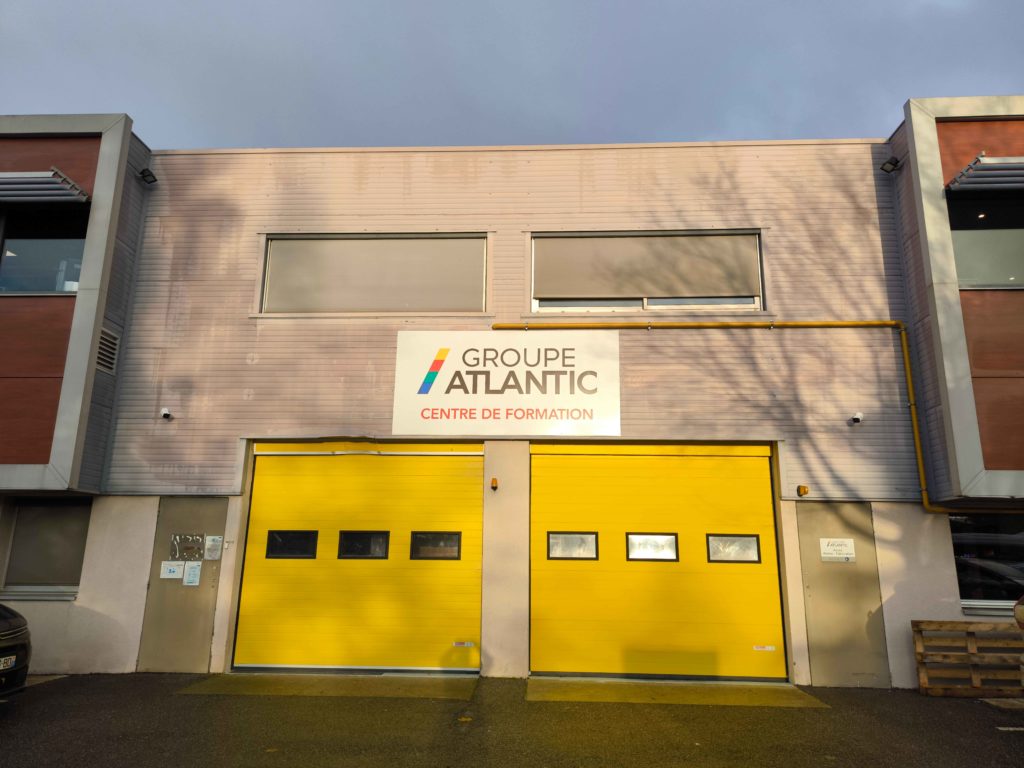

Ouvert en 2021 à Aulnay-sous-Bois, le campus de formation Atlantic Systèmes rassemble la plupart de ces produits, à l’exception des chaudières de grande puissance. Nous l’avons visité le 17 novembre 2023. Doc. PP
En 2030, 50% du CA Atlantic Systèmes viendra des ENR
La division Atlantic Systèmes, créée au cours de l’été 2022, a déjà investi 170 M€ dans ses sites industriels, dont la moitié dans la production de solutions thermodynamiques. L’objectif de la division est que 50% de son Chiffre d’Affaires proviennent de systèmes utilisant les énergies renouvelables (ENR), solaire thermique et thermodynamique, en 2030.

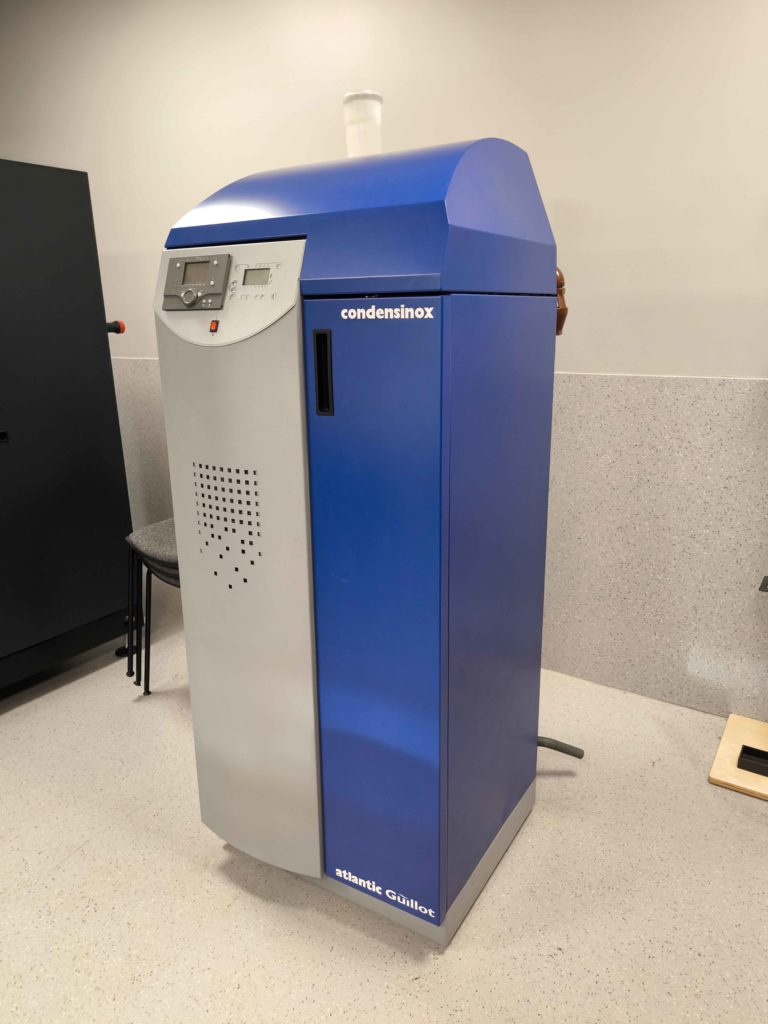

Côté chaudières gaz collectives, celles dont la puissance dépasse 36 kW, le marché est malheureusement en baisse de 25% à fin septembre par rapport à l’an dernier. A la fin de l’année 2023, le marché devrait être en baisse de 20%, à 15 000 pièces, par rapport à 2022. Doc. PP
Selon Atlantic, en ce qui concerne les chaudières collectives, la construction neuve est rendue très difficile, sinon impossible, par la RE2020, tandis que la rénovation est en forte baisse. En collectif neuf, grâce aux longs délais des opérations, il se construit encore quelques chaufferies neuves dans des opérations RT2012, mais en baisse de 5% par rapport à 2022 et ce flux devrait se tarir en 2024. Doc. PP
En revanche, deux technologies sont porteuses sur le marché du logement collectif pour le chauffage et la production d’ECS : les pompes à chaleur pour le collectif et le raccordement à des réseaux de chauffage urbain. Atlantic Systèmes dispose de solutions pour ces deux segments.

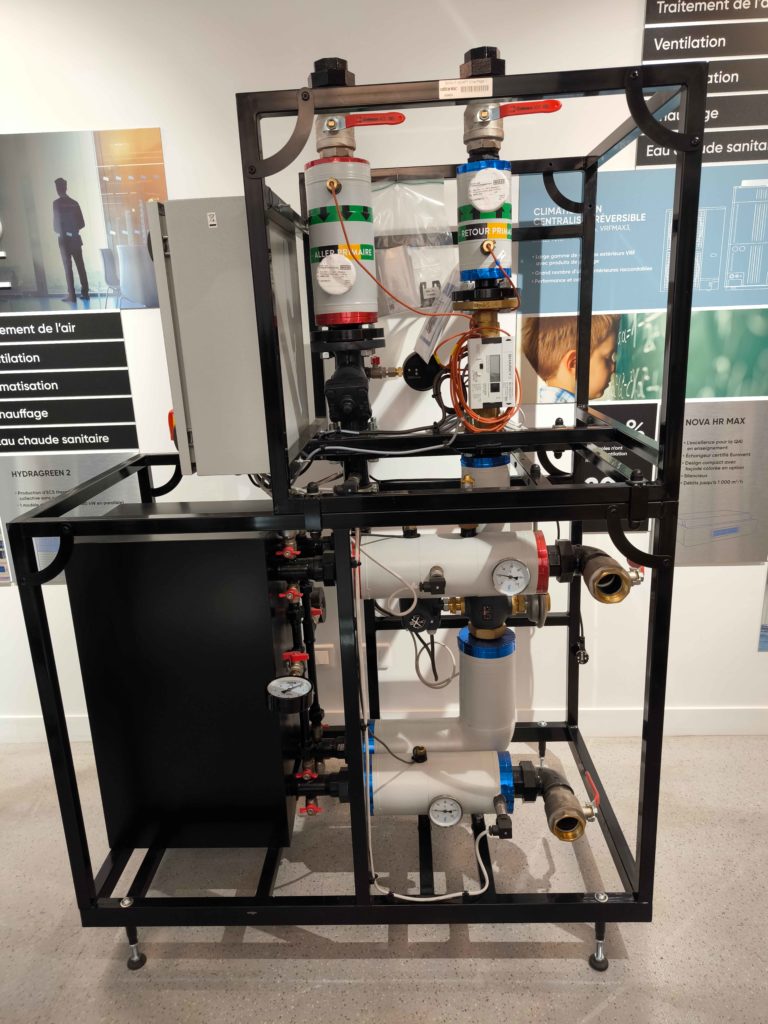

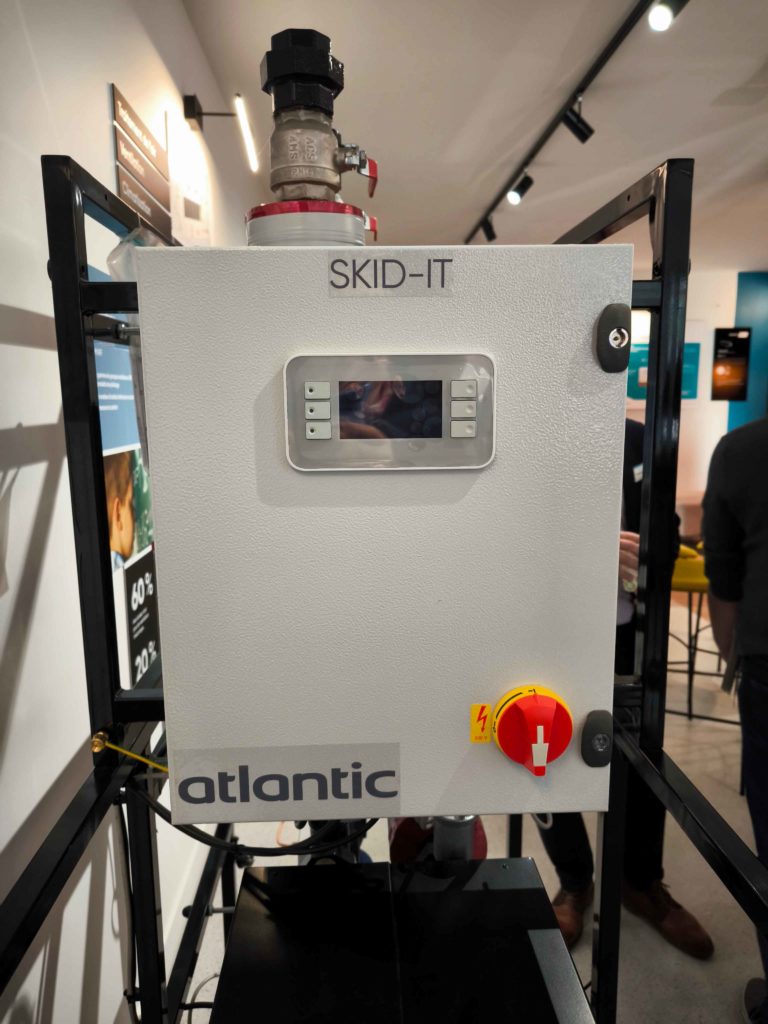

Pour le raccordement des bâtiments collectifs et tertiaires à un réseau de chauffage urbain, Atlantic Systèmes propose la gamme SKID-IT de 100 à 1000 kW. Ce sont des modules de sous-stations de raccordement complets, mais Atlantic Systèmes appelle ça des « modules d’échange thermique pour réseaux de chaleur urbains ». Ils sont conçus et fabriqués à Trappes. Chaque appareil est testé en sortie d’usine. Ils sont livrés prémontés et précâblés. Leur étroitesse permet de franchir des portes de 80 cm. Si l’accès est particulièrement difficile, le SKID-IT peut être séparés en deux ou trois segments. Doc. PP

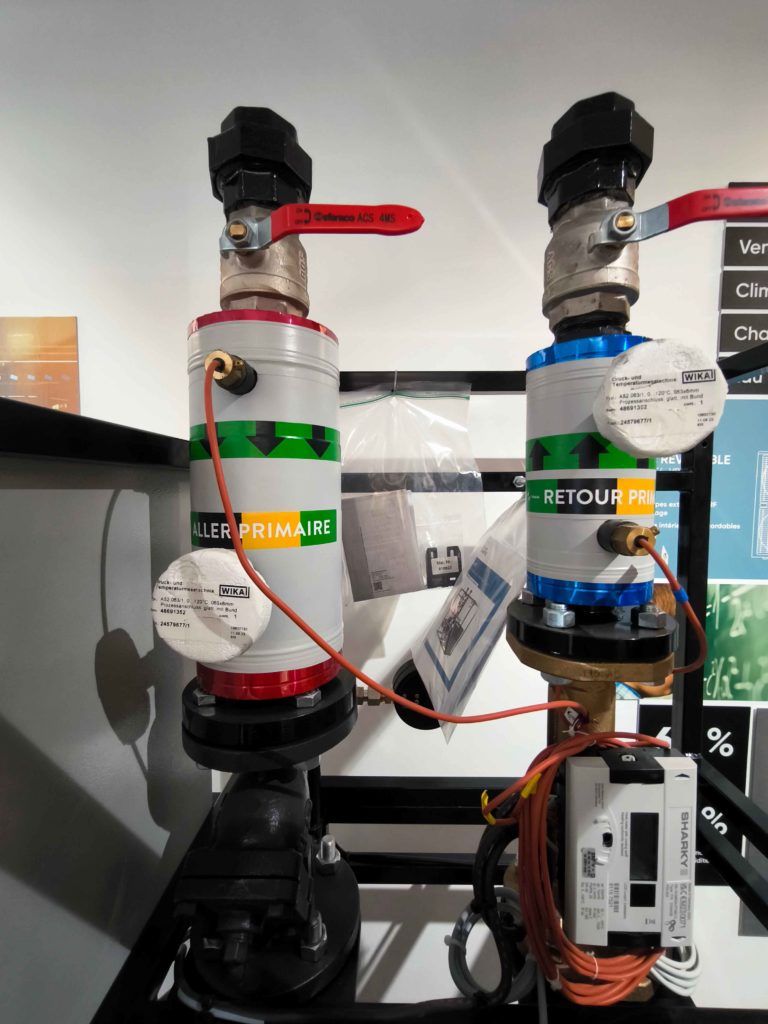

Les SKID-IT sont naturellement connectés poour une surveillance à distance. Ils sont également équipés d’une vanne deux voies indépendante de la pression, avec régulation de la pression différentielle et du débit pour un équilibrage dynamique du réseau. Enfin, les SKID-IT sont parfaitement compatibles avec les modules chaufferie préfabriqués d’Atlantic pour faciliter la conception et l’équipement des sous-stations. Doc. PP
Deux pompes à chaleur collectives au R290
Côté pompes à chaleur en collectif, Atlantic Systèmes propose pour l’instant plusieurs solutions de production d’eau chaude sanitaire et de chauffage :
– la gamme Effypac, 6 modèles de pompes à chaleur air/eau de 14 à 70 kW, cascadable jusqu’à 420 kW, au R32,
– Hydramax Effipac fonctionne obligatoirement en association avec un système d’appoint hydraulique. Plusieurs types d’appoints hydrauliques sont possibles : préparateur ballon à serpentin ou échangeur à plaques alimentés par tout type de générateur (gaz, réseau de chaleur, …), accumulateur gaz, etc.
– pour la production d’ECS thermodynamique à appoint gaz, la gamme Hydramax Gaz 2 contient trois modèles de pac de 11 à 16 kW, cascadables jusqu’à 48 kW.
– Hydragreen 2 : une production d’ECS sans appoint pour le collectif, grâce à des pac air/eau fonctionnant au CO2.
Mais, lors de la visite du campus de formation, nous avons appris qu’Atlantic produira à partir de Juin 2024, des pompes à chaleur réversibles pour le collectif et le tertiaire. Ce seront des machines air/eau, utilisant le R290 (GWP = 3) comme réfrigérant.

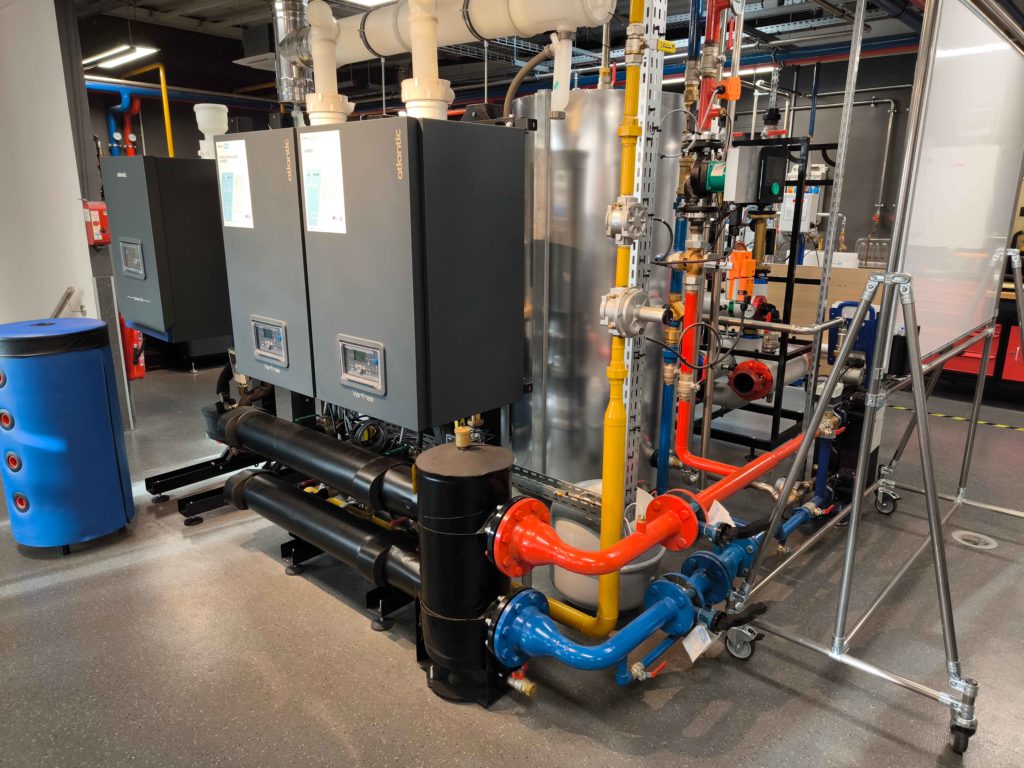

Le système Effipac Chauffage se compose d’une ou plusieurs pompes à chaleur monobloc Effipac, associée(s) à un volume de stockage primaire spécifique. L’appoint (électrique ou gaz) apporte le complément calorifique par grand froid. La régulation gère indépendamment jusqu’à 3 circuits de chauffage par pompe à chaleur. Doc. PP
Production d’eau chaude sanitaire
Le site d’Aulnay-sous-Bois abrite aussi une petite usine de fabrication d’échangeurs à plaques – ceux de la marque Ygnis, rachetée il y a longtemps par Attlantic et désormais seulement utilisée à l’export – et des préparateurs d’ECS Rubis Evo. Atlantic Systèmes a par ailleurs développé le logiciel Aquatic pour le dimensionnement des installations d’eau chaude sanitaire collectives : estimation des besoins (logement, hôtellerie, hébergement, santé, etc.), bibliothèque des solutions Atlantic, estimation budgétaire du coût de la solution retenue, …
Les préparateurs d’ECS Rubis Evo requièrent une source primaire de chaleur (chaudière, réseau de chauffage urbain, etc.). Compacts, leur puissance est malgré tout importante : ils peuvent répondre aux besoins de 800 logements, par exemple. Naturellement, ils sont connectés. Doc. PP

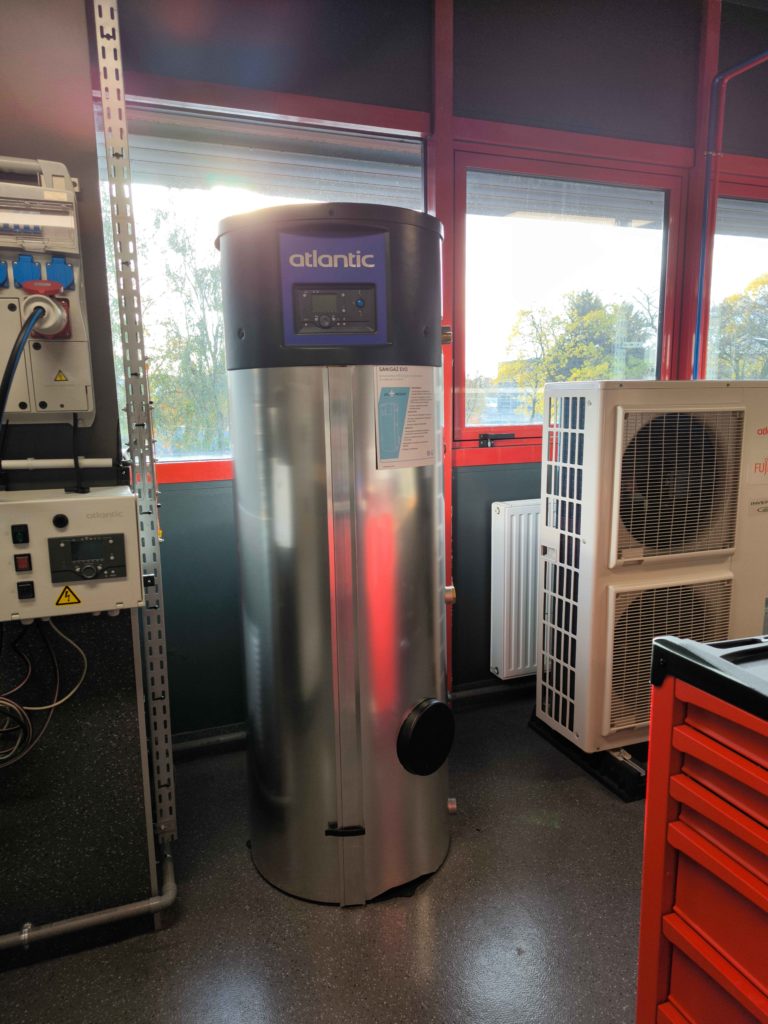

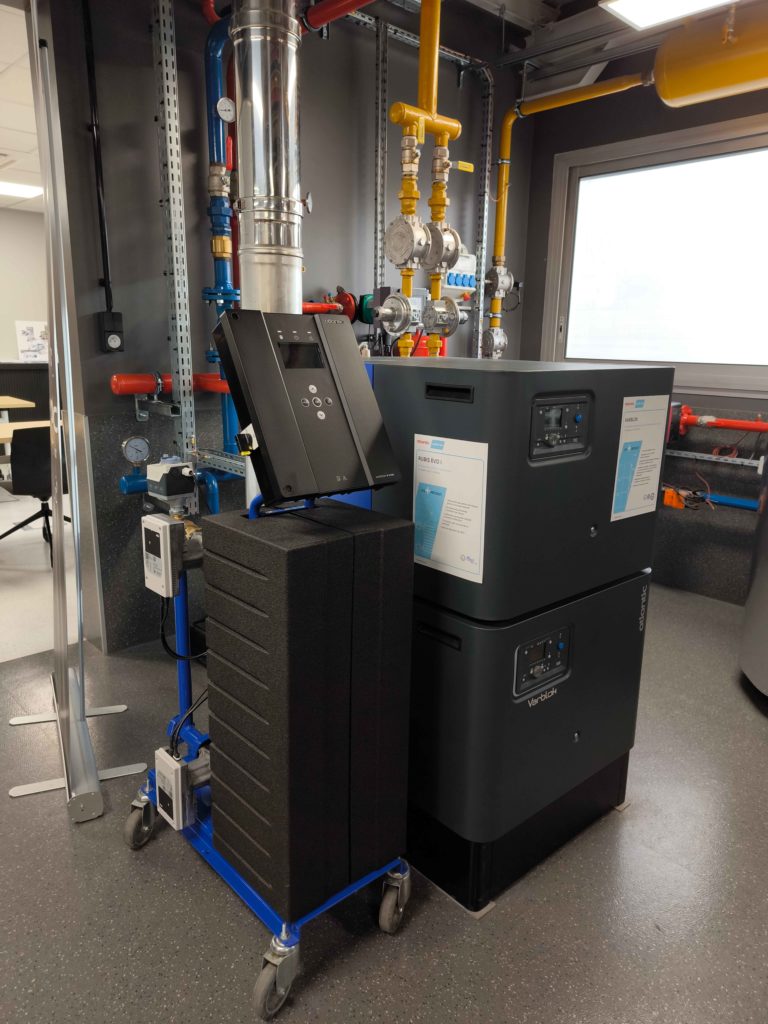

Atlantic Systèmes fabrique aussi des préparateurs d’eau chaude gaz à condensation : Sanigaz Eo de 20 à 120 kW, de 210 à 538 litre accumulés. Doc. PP
Le vecteur air

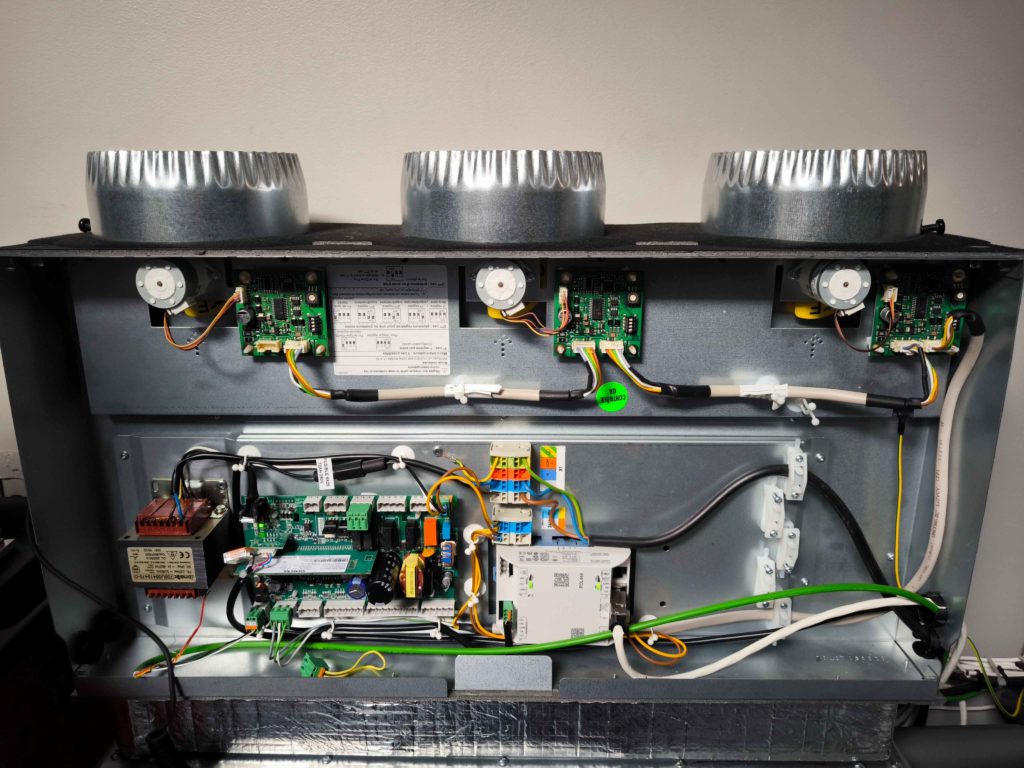

Au campus de formation d’Aulnay-sous-bois, les équipements sont tous raccordés et capables de fonctionner. Nous vous avons beaucoup parlé récemment de Shogun, le plénum de soufflage piloté pour une régulation pièce par pièce. A Aulnay-sous-Bois, nous avons vu son grand frère : OSMOZ V2.

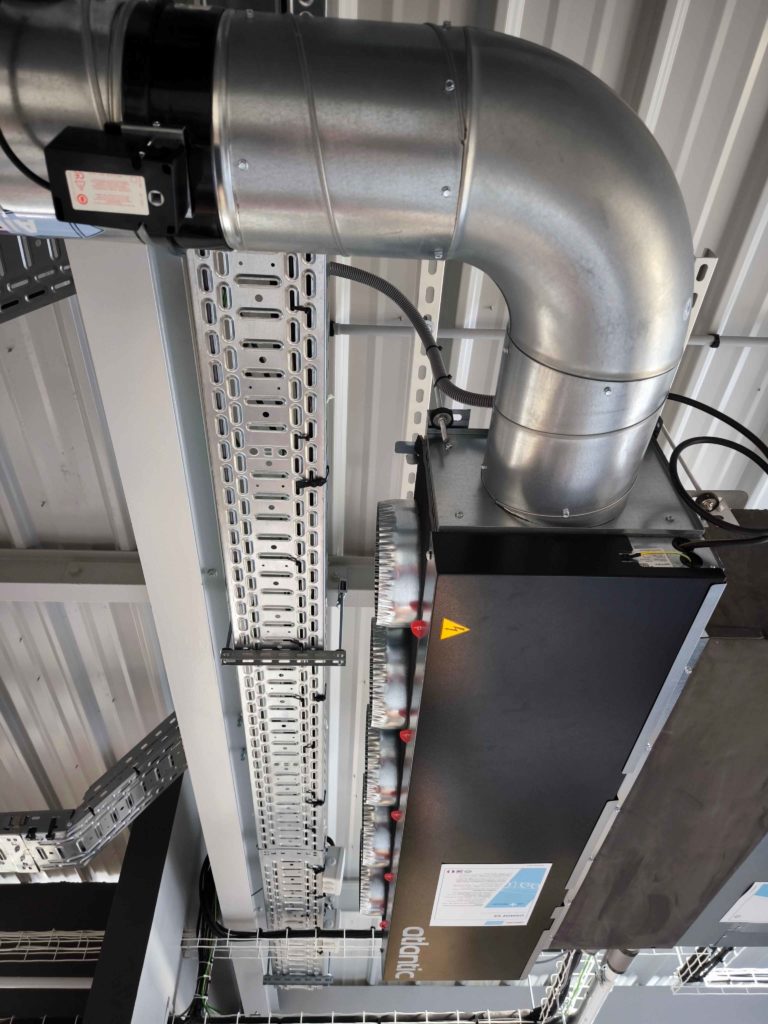

OSMOZ V2 est une solution de régulation pour les unités intérieures gainables des systèmes VRF (Variable Refrigerant Flow ou encore DRV) commercialisés par Atlantic Systèmes. Par rapport à Shogun, OSMOZ V2permet d’asservir plusieurs plénums de soufflage à une même télécommande pour créer des zones de régulation en bureaux, par exemple. OSMOZ V2 existe en trois versions : compacte, lite ou avec alimentation air neuf. Doc. PP

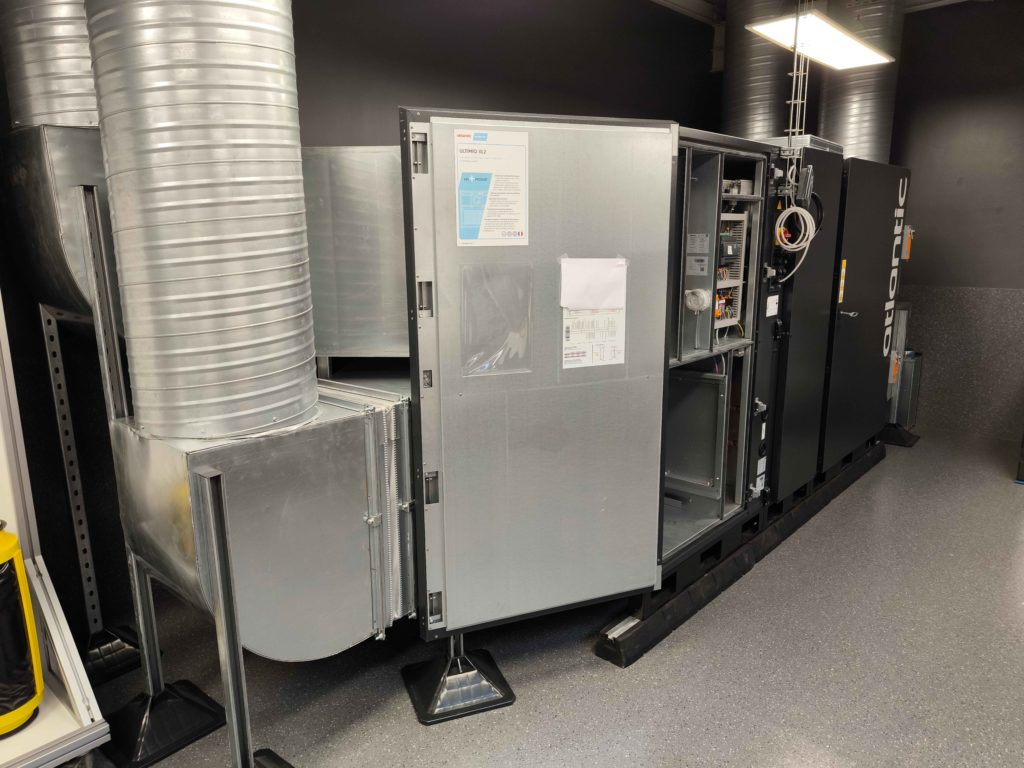

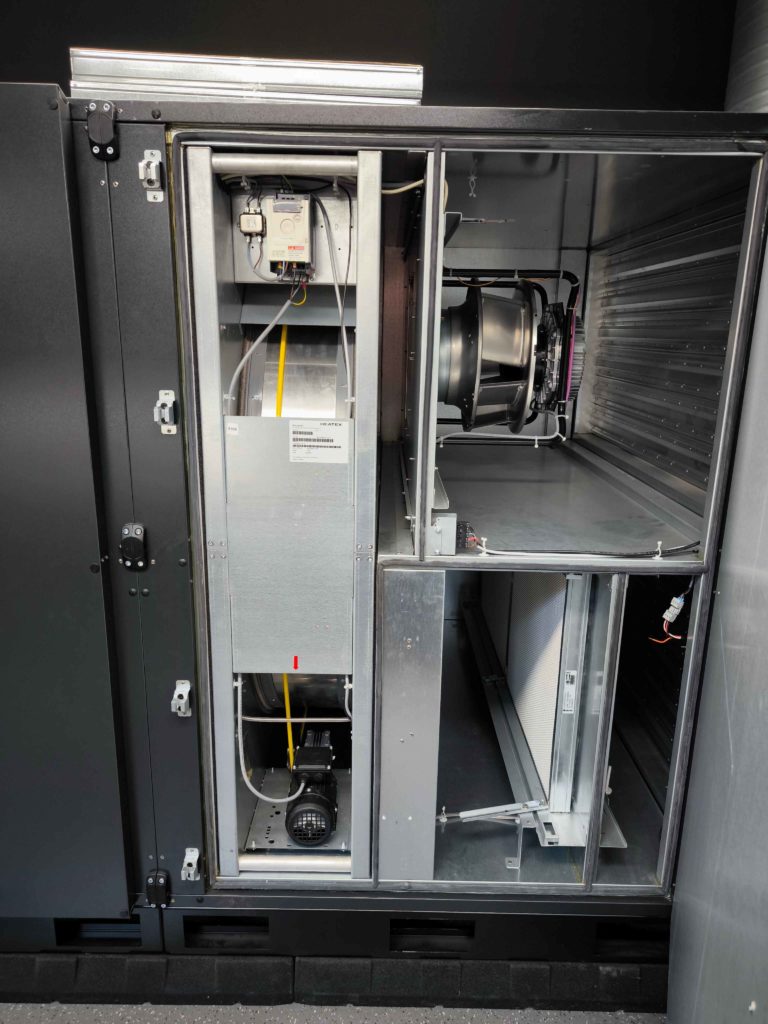

La gamme des centrales double flux Rotatech XL2, équipées d’échangeurs de récupération de chaleur rotatifs, offre 6 modèles avec des débits de 5500 à 17 000 m3/heure, avec double filtration sur l’air neuf. Atlantic a développé le logiciel Select Air pour le dimensionnement des installations double flux à récupération de chaleur. Doc. PP

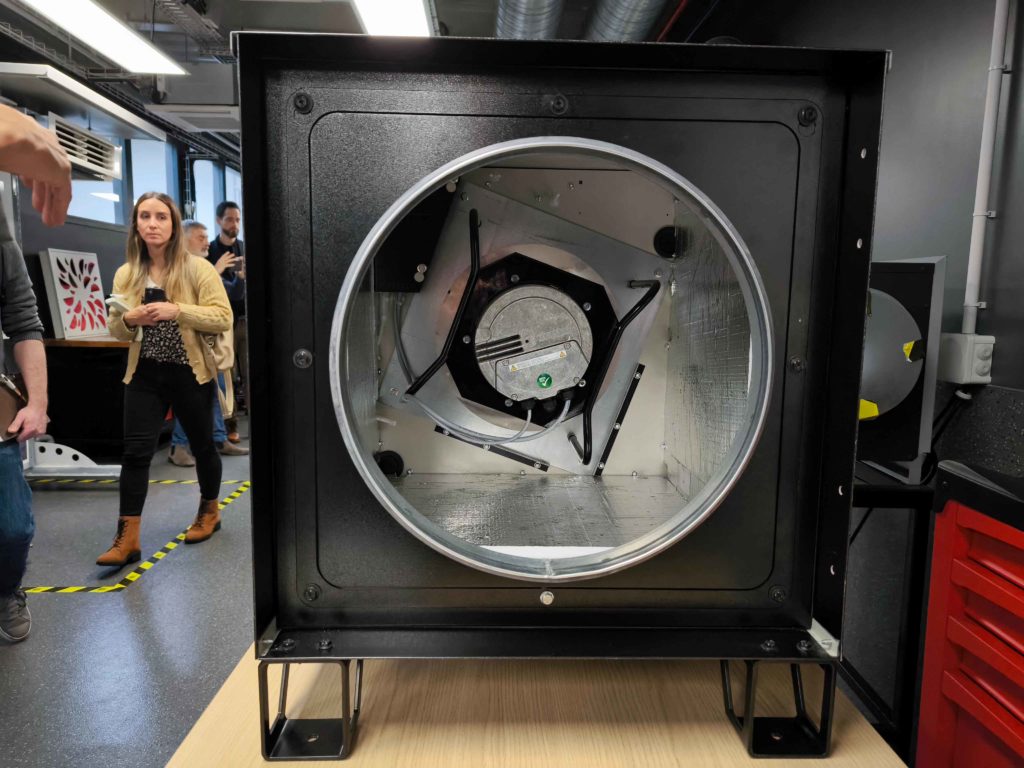

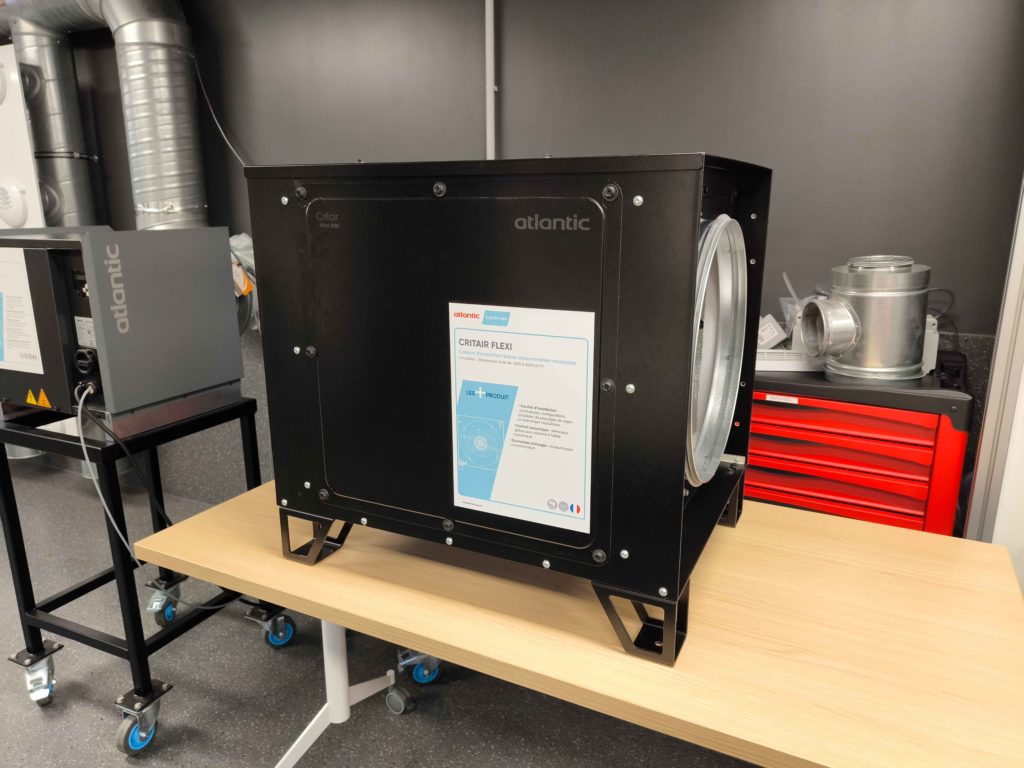

La nouvelle gamme de caissons d’extration (simple flux) Critair Flexi est dotée de ventilateurs basse consommation. Elle est compatible avec le logiciel de sélection Select Air Control et offre jusqu’à 5000 m3/h de débit d’extraction. Doc. PP

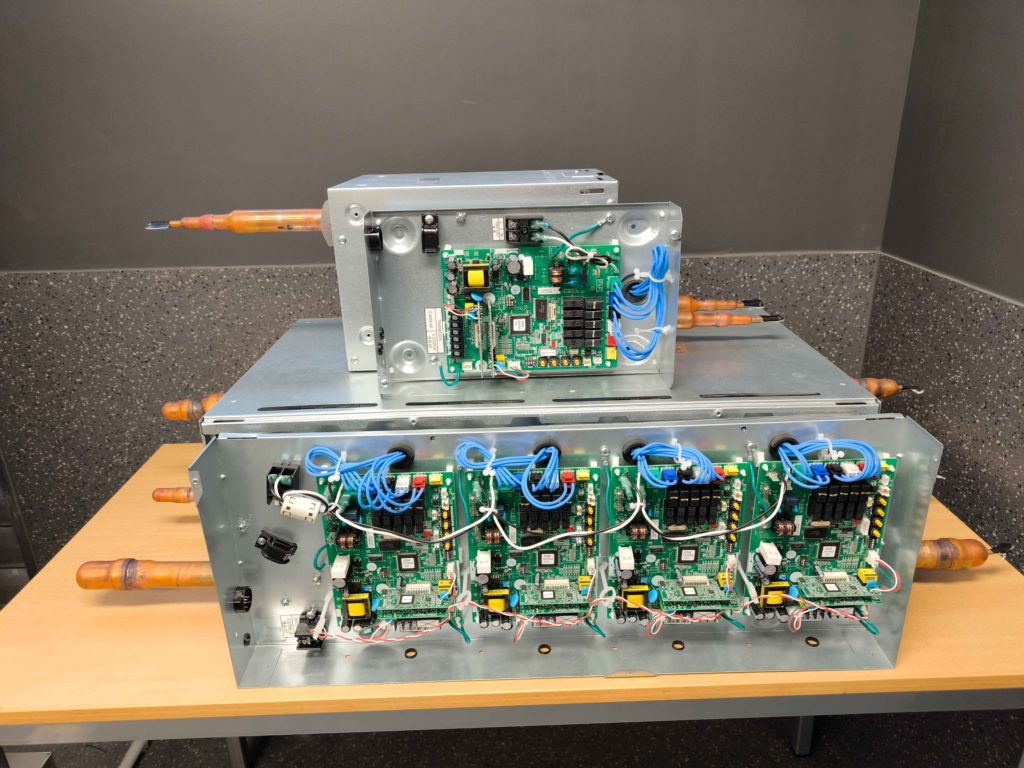

Le campus de formation d’Aulnay-sous-Bois contient aussi des systèmes VRF en fonctionnement. Cette image représente les caissons de répartition de fluide dans les VRF. Celui du bas est un VRF trois voies à récupération de chaleur. Doc. PP
