Construction de la toiture du Centre Aquatique et Franchissement à Saint-Denis (93)

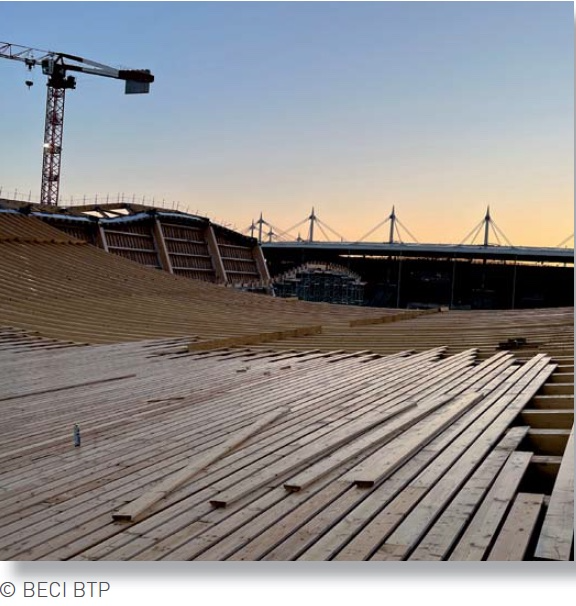

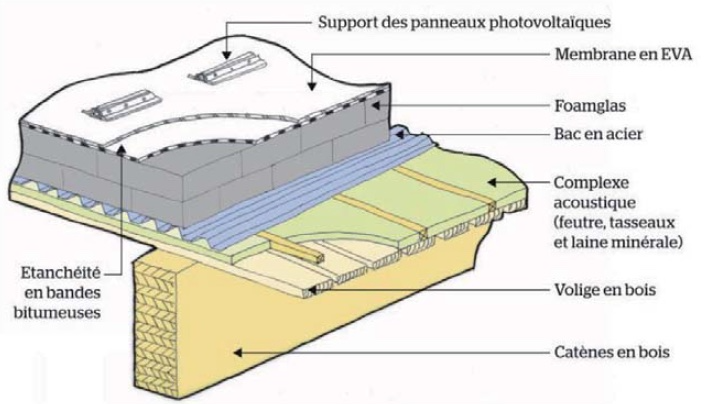

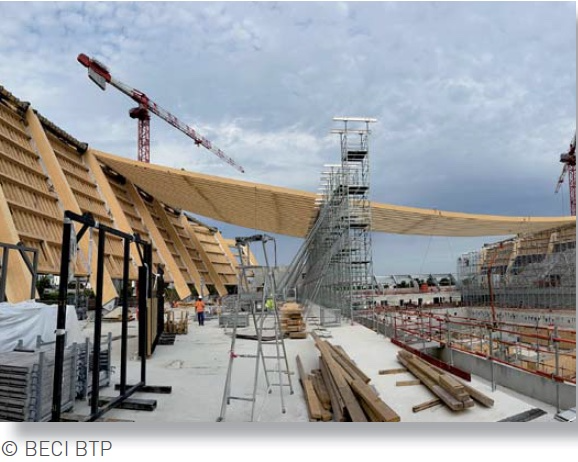

Sa structure secondaire (composée de tasseaux posés sur une volige) est également en bois. Une isolation acoustique est positionnée entre les tasseaux. Les bacs acier, éléments porteurs de la toiture, sont fixés sur les tasseaux. Au-dessus des bacs acier est disposé un pare-vapeur adhésif pour des raisons pratiques.

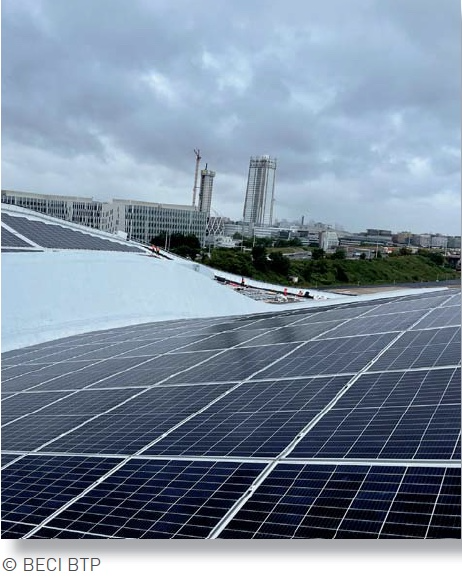

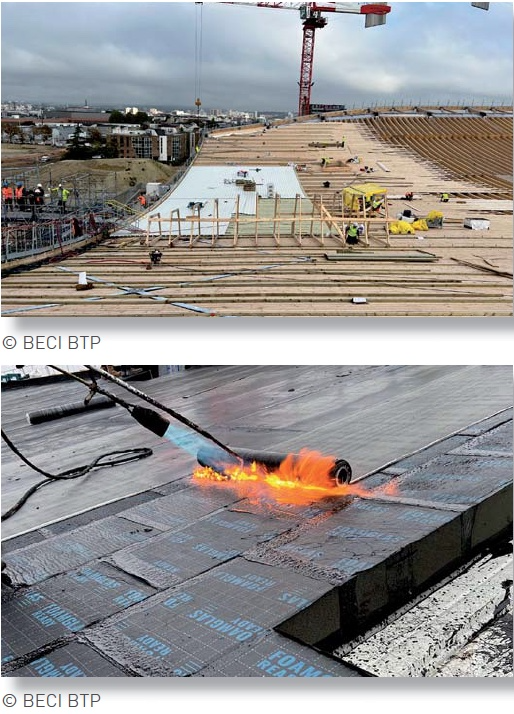

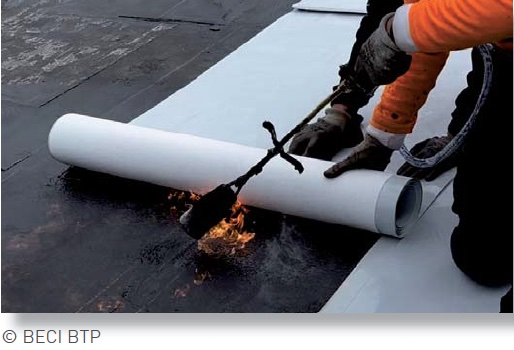

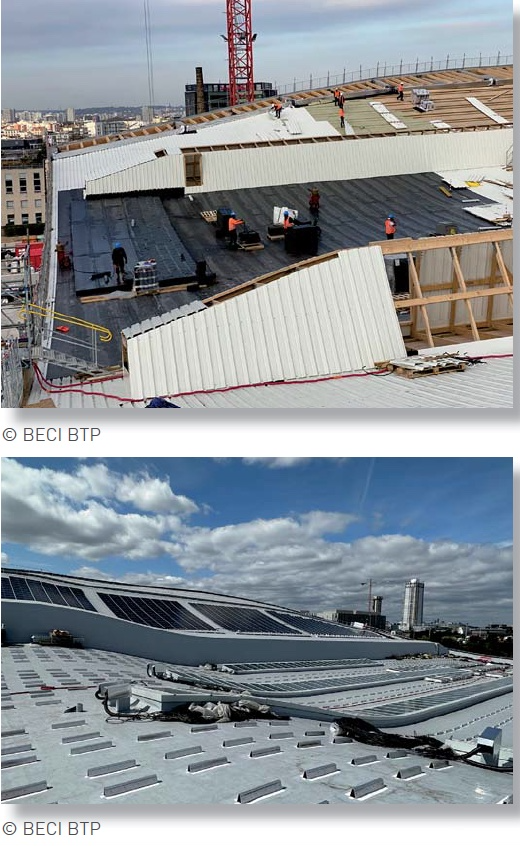

L’isolation thermique en verre cellulaire FOAMGLAS® est collée à chaud, puis les étanchéités, constituées d’une membrane bitumineuse et d’une membrane synthétique, sont thermosoudées, chacune en pleine adhérence. Aux points hauts de la toiture, la pente atteint 38 %. C’est sur cette toiture légère que sont intégrés 2 255 modules photovoltaïques.

La difficulté cruciale, sans précédent jusqu’à présent, a été de concevoir la fixation des modules photovoltaïques non étanches sur une toiture solaire caractérisée par de fortes inclinaisons.

Cette toiture a été développée en suivant un processus rigoureux comprenant un Avis Technique d’Expérimentation (ATEX) du CSTB, déposé par Bouygues Bâtiment Ile-de-France, et a également fait l’objet de nombreux essais en laboratoire. L’ensemble de la conception a nécessité la contribution d’experts issus de diverses disciplines telles que la structure, l’étanchéité, les fluides, la thermique, l’aéraulique, l’acoustique…

L’ensemble des travaux de conception a été récompensé par le Prix Construction et Aménagement dans le cadre du Grand Prix de l’ingénierie remis par la Syntec en 2021. La seconde belle récompense a été la bonne élévation de cet ouvrage remarquable dans le respect du planning prévu.

Rôle de l’isolation en verre cellulaire

FOAMGLAS® et de ses plaquettes de fixation

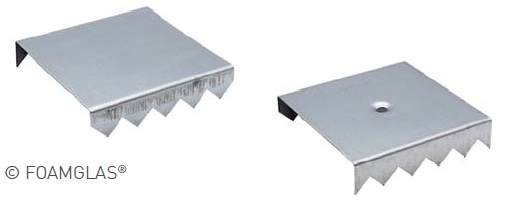

Le FOAMGLAS® a pour fonction d’assurer une isolation thermique de la toiture de la construction en utilisant un matériau écologique reconnu pour sa durabilité et sa contribution à une économie circulaire. Mais le couple FOAMGLAS® + plaquettes PC® SP 150 x 150, c’est bien plus encore…

Le FOAMGLAS® est constitué de petites bulles de verre étanches les unes par rapport aux autres. Fabriquées à partir de verre recyclé (60 %), elles forment une mousse isolante très rigide et imperméable. Les plaques isolantes sont collées sur leur support et entre elles, formant une couche isolante étanche et pare-vapeur dans la masse.

La rigidité et la résistance à la compression sans tassement du FOAMGLAS® permettent d’intégrer des plaquettes crantées, elles-mêmes supports de fixation. C’est ce qui a permis de gérer les contraintes de fluage au regard des pentes importantes de l’ouvrage.

Principales qualités du verre cellulaire FOAMGLAS® concourant à la bonne réalisation de cet ouvrage

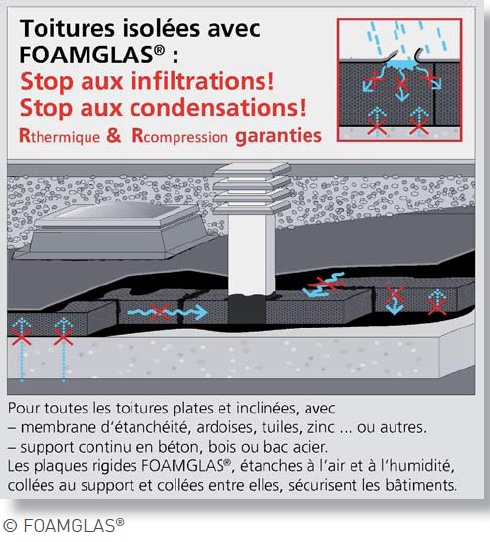

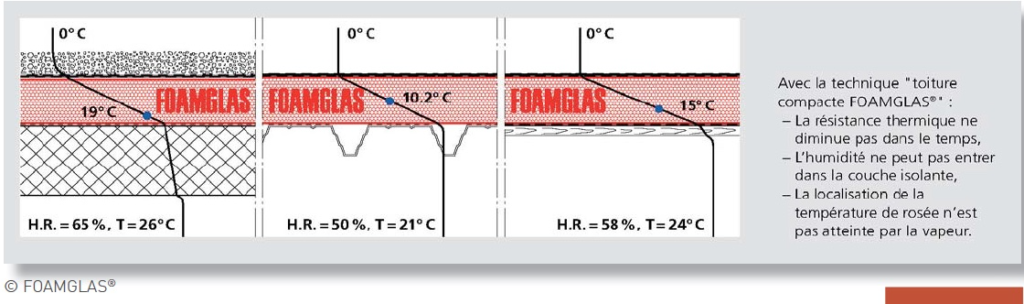

Point essentiel : une garantie thermique. C’est le seul isolant thermique garanti thermiquement 10 ans par son fabricant in situ. Cette garantie thermique est primordiale. Elle permet d’éviter tout risque d’apparition d’humidité et d’altération de l’ouvrage à cause de phénomènes de condensation, qui peuvent apparaître au bout de plusieurs années à la suite de la perte d’une partie de l’efficacité thermique de l’isolation (voir schéma ci-dessous).

Témoignage de Monsieur Malo Lassablière, Directeur technique de Dome Solar

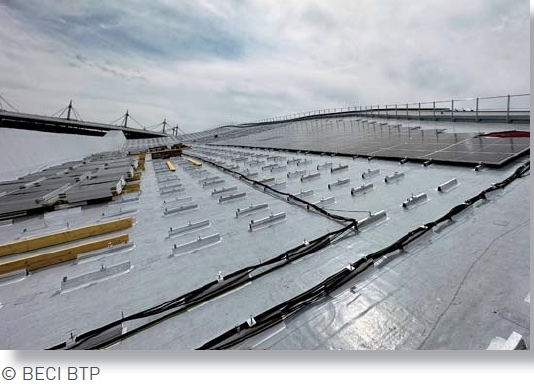

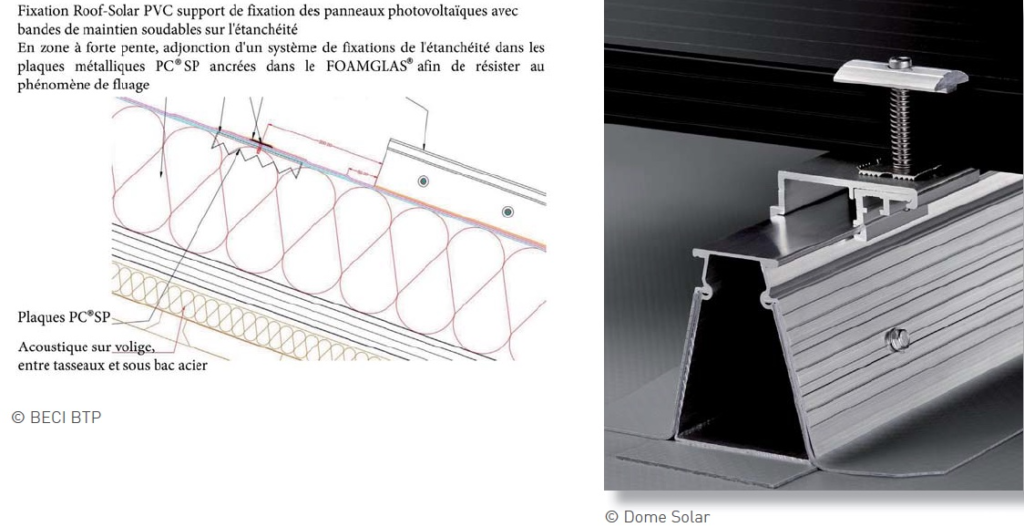

 » Afin de pouvoir répondre au caractère innovant du Centre Aquatique, Dome Solar a adapté l’un de ses produits sous avis technique depuis 2017, le Roof-Solar. Cette solution se compose de rails aluminium sur lesquels sont montées des bandes de maintien soudables sur la membrane d’étanchéité de la toiture : les bandes de maintien en question ont ainsi été réalisées en Evalon® Dual, compatible avec l’EVA Evalon® V de la toiture. Les rails sont livrés prémontés sur le chantier de sorte à être prêts à souder par l’étancheur du projet. De cette manière, le plan d’étanchéité n’est pas percé. Un aspect supplémentaire du caractère innovant réside dans les pentes du projet. La forme imaginée par les architectes implique des pentes allant jusqu’à 38 %, tandis que les avis techniques de nos procédés proposent 10 % au maximum. Pour cela, la solution de plaquettes crantées développées par Pittsburgh Corning France SAS a pu être utilisée pour renforcer la résistance au fluage du bicouche de membrane d’étanchéité « .

Témoignage de Monsieur Gilles Guyoton, Président de l’entreprise BECI BTP

 » L’ADN de notre entreprise, de nos équipes plus précisément, s’est construit depuis 1979, autour d’ouvrages un peu particuliers comportant des complexes et/ou des formes remarquables.

Objets de concours, les centres aquatiques répondent généralement à ces caractéristiques tant d’un point vue constructif qu’esthétique à l’exemple de la sphère d’Arras (Aquarena) dessinée par Alain Sarfati, des centres aquatiques de Reims, du Mesnil-Amelot et du Val d’Europe par Marc Mimram ou encore celui de Bobigny totalement repris par Eric Lemarié.

Dans l’ensemble de ces différents cas, l’association d’élément porteur en bac acier, de verre cellulaire et d’étanchéité synthétique Evalon® V a permis de répondre durablement à l’ensemble des contraintes physiques de ces bâtiments à très forte hygrométrie, entre autres acoustiques, corrosions et formes aux courbes, voire pentes toutes aussi techniques.

Nous nous sentions alors une certaine légitimité à pouvoir répondre à la consultation de Bouygues Bâtiment Ile-de-France, qui nous a finalement confié la couverture de cet ouvrage prestigieux issu de l’association des architectes VenhoevenCS et Ateliers 2/3/4/.

Je dois souligner, malgré une certaine appréhension eu égard à l’ampleur de ce marché avec Bouygues Bâtiment Ile-de-France, la rigueur de leur travail, la qualité de leur encadrement et de leur engagement.

À d’autres aventures… «
