La haute étanchéité à l’air des bâtiments passifs impose la présence de systèmes de ventilation efficaces. Zehnder, Blauberg, Brink, Geco, Meltem et Nilan exposaient des solutions de ventilation double flux à récupération de chaleur lors du salon Passibat’ 2024.
Dans un bâtiment passif, l’étanchéité à l’air de l’enveloppe sous 50 Pascals de différence de pression entre l’intérieur et l’extérieur, notée n50, doit être ≤ 0,6 h-1. Cette valeur est testée en fin de chaleur à l’aide d’une blower door. Comme son nom l’indique, cet équipement est une porte d’entrée que l’on monte en fin de chantier. Pourvue d’un ventilateur, la porte crée une différence de pression, système de ventilation coupé et tous les ouvrants fermés, et place le logement en dépression. Ce qui permet de mesurer les infiltrations d’air parasite. L’exigence d’étanchéité à l’air des constructions passives est 4 à 5 fois supérieure à celle de la RE2020. Avec une telle étanchéité à l’air, un système de ventilation efficace est indispensable.
Ventilation double-flux ou rien
Naturellement, les caissons de ventilations sont certifiés par le PHI (Passivhaus Institut) de Darmstadt. En ventilation, le PHI ne certifie que des solutions double-flux et exige simultanément trois performances : un taux de récupération de chaleur de l’échangeur ≥ 75%, une consommation électrique de l’appareil ≤ 0,45 Wh/m3 et, notion de confort, un dimensionnement du système tel qu’il puisse insuffler de l’air à ≥ 16,5°C pour une température extérieure de -10°C. Le PHI distingue les groupes de ventilation dont le débit d’air est inférieur ou égal ou bien supérieur à 600 m3/heure. Sur le site du PHI, on trouve près de 300 caissons de moins de 600 m3/heure certifiés (https://database.passivehouse.com/de/components/list/ventilation_small?), ainsi qu’environ 180 caissons de plus de 600 m/heure de débit d’air. Pour les plus petits caissons, le record de taux de récupération de chaleur est détenu par le groupe ventilation double flux DanthermRCV320-P1 qui affiche un taux de récupération de 94% pour une consommation d’électricité de 0,33 Wh/m3 d’air. Les marques qui choisissent de certifier leurs caissons de ventilation au PHI sont les spécialistes de la ventilation comme Dantherm, Zehnder, dont le NOVUS 300 se place au 4ème rang avec un taux de récupération de chaleur de 93% et une consommation électrique de 0,24 Wh/m3, Pluggit, Maico, Brink, Helios ou Ubbink. Mais on trouve aussi des industriels du chauffage comme Bosch Thermotechnologie, Buderus (une marque du groupe Bosch), Sabiana, Viessmann ou Wolf.
Six acteurs de la ventilation à Passibat 2024
Au salon Passibat, Zehnder, qui a fait certifier par le PHI pas moins de 26 caissons de ventilations et réseaux de distribution d’air, exposait ses plus récentes solutions.

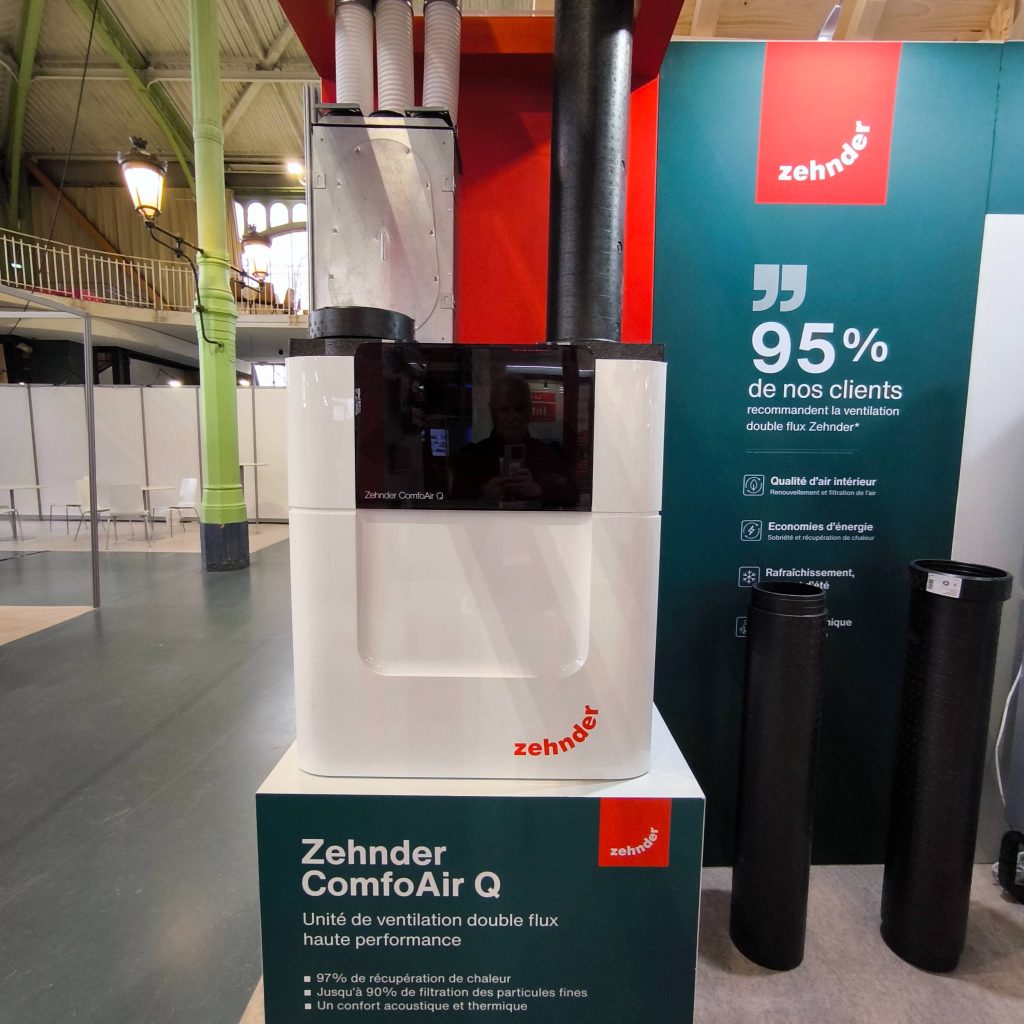

La gamme des caissons Zehnder ComfoAir Q est composée de deux types de caissons. Certains sont « secs », comme ComfoAir Q450 HRV et récupèrent seulement la chaleur de l’air extrait, en l’occurrence avec un taux de récupération 91%. D’autres, comme le caisson ComfoAir Q350 ERV récupèrent à la fois la chaleur de l’air extrait (86%) et l’humidité de l’air extrait (73%). Ce qui accroît le confort d’hiver en évitant un assèchement de l’air dans le logement. doc. PP

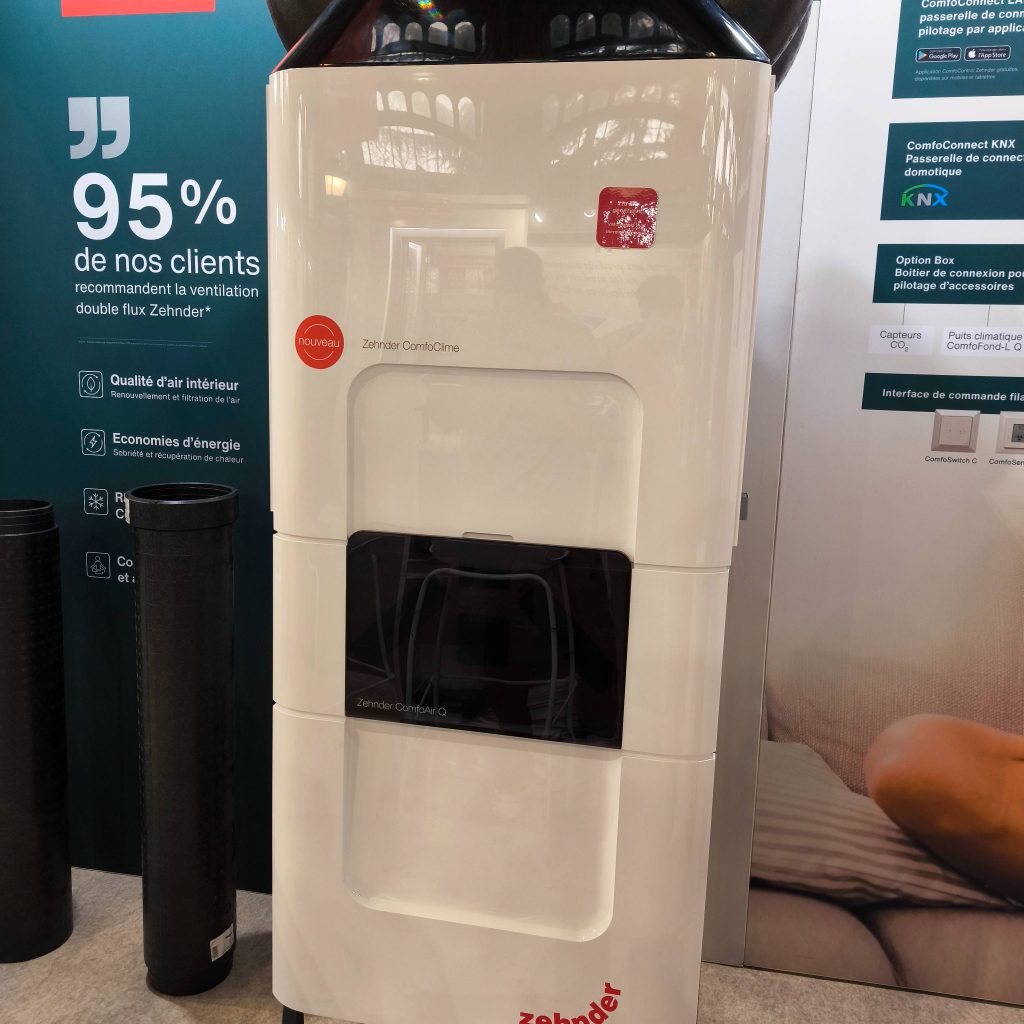

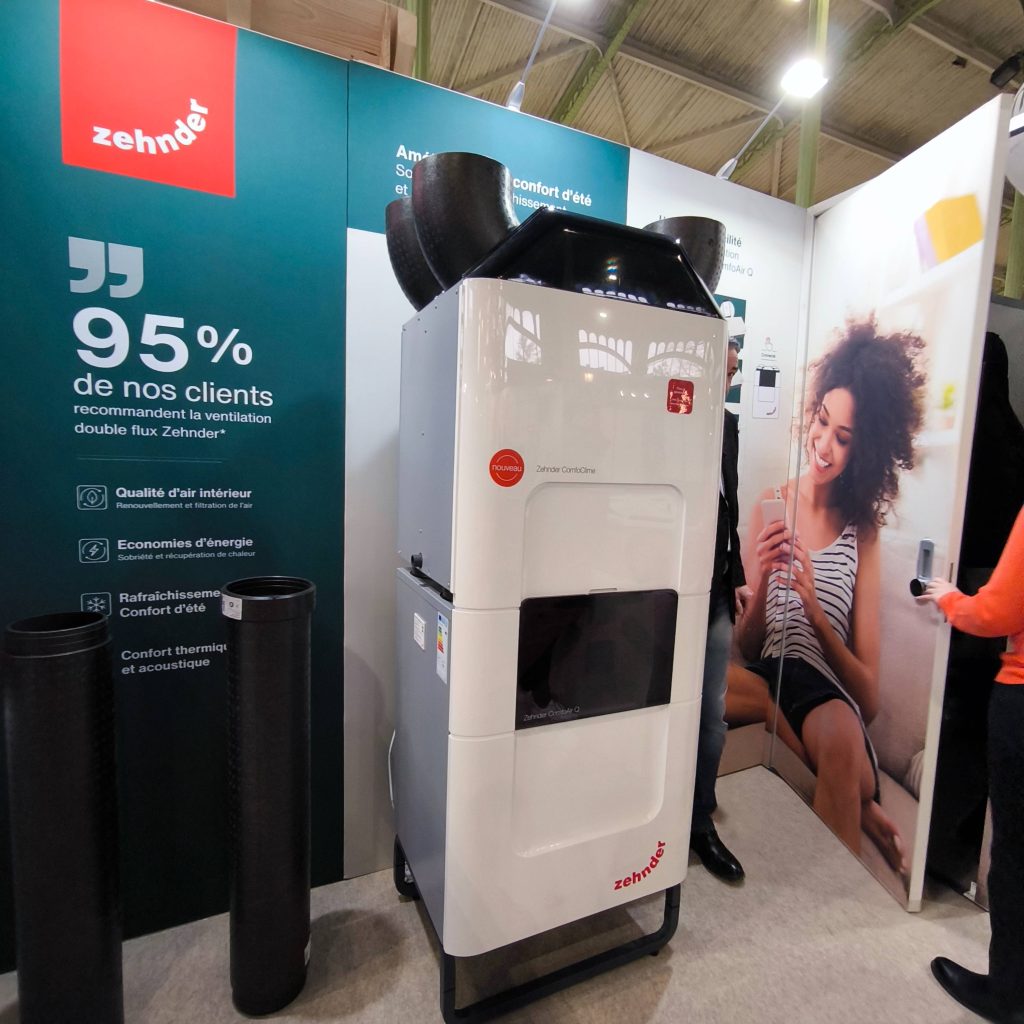

Zehnder ComfoClime 36, le caisson du dessus, est une solution de complément pour un confort tout au long de l’année. Elle offre la possibilité d’équiper, le caisson en dessous, la ComfoAir Q 450 et la ComfoAir Q 600 sur une plage de débit recommandée de 400 à 600 m3/H d’une puissance de chauffage complémentaire jusqu’à 2,4 kW et d’une puissance d’absorption de chaleur jusqu’à 2,5 kW pour le rafraîchissement en mode été. Prudent, Zehnder explique que ces puissances sont valables au niveau de la machine, et ne sont pas les puissances délivrées aux bouches d’insufflation. Il est indispensable à la fois d’isoler le réseau de distribution d’air, et de connaitre les besoins en rafraîchissement et en chauffage du logement, pièce par pièce, pour estimer et adapter la puissance totale nécessaire. Doc. PP
Zehnder ComfoAir Flex est une unité de ventilation double flux destinée à une installation en faux plafond, grâce à sa hauteur inférieure à 30 cm. Associé au caisson de distribution d’air Zehnder ComfoWell 320, l’ensemble assure un débit d’air de 320 m3/h et offre 6 piquages en soufflage, 6 piquages en reprise dans des dimensions de 991 x 1652 mm. Le taux de récupération de chaleur certifié par le PHI, avec une méthode de mesure plus sévère, atteint 87% pour une consommation d’électricité de 0,26 Wh/m3, tandis que la norme NF-205 lui alloue un taux de récupération de chaleur de 98%. Le caisson est adapté – présence d’un recueil de condensats – à la récupération de fraîcheur en été dans les logements climatisés. Doc. PP

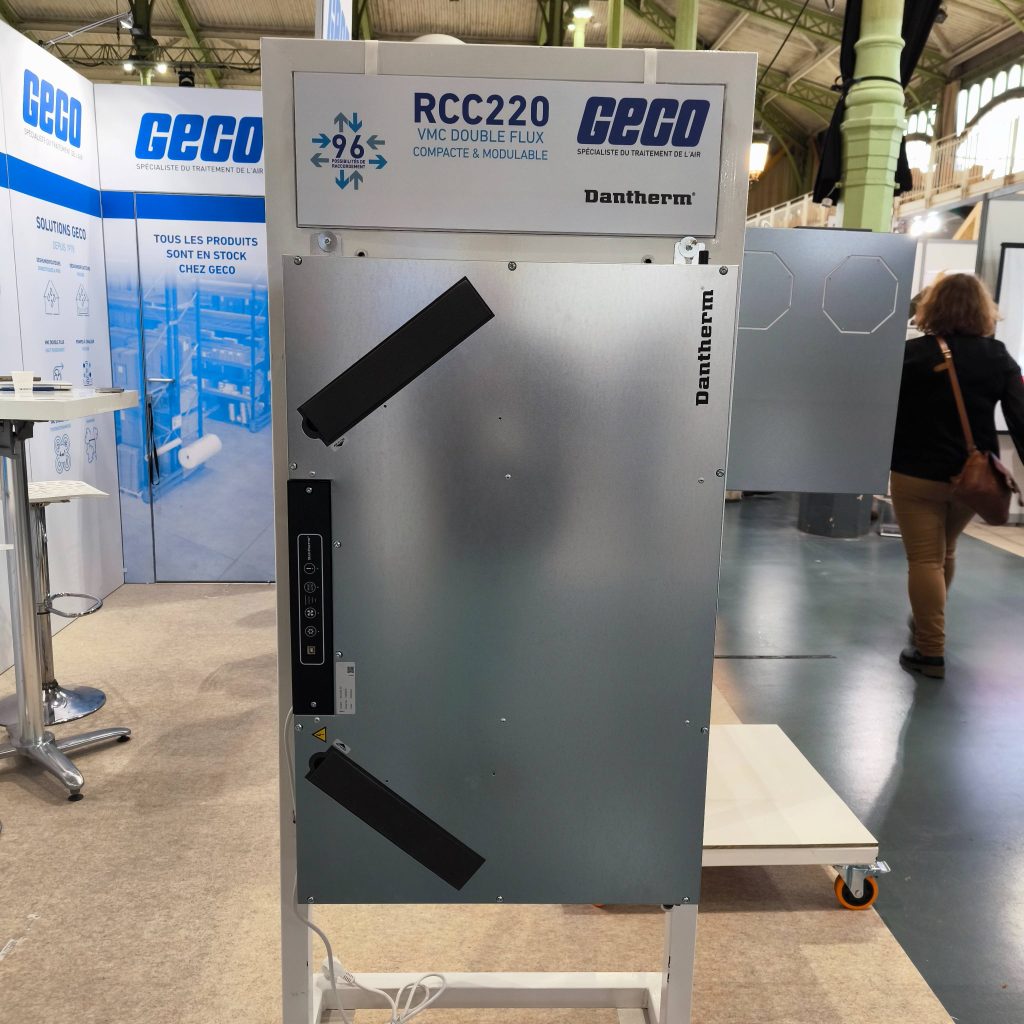

GECO, une entreprise familiale française créée en 1978, distribue les solutions de plusieurs marques européennes, dont Dantherm et Pichler. Le caisson RCC220 de Dantherm offre jusqu’à 96 options de raccordement, convient à des logements jusqu’à 80 m² avec sa plage de débit conseillée de 45 à 130 m3/h et se contente d’une hauteur libre de 200 mm pour son installation. Le taux de récupération de chaleur selon le PHI atteint 84%. Doc. PP
La ventilation double flux décentralisée pièce par pièce
Meltem, un pionnier de la ventilation double flux décentralisée par pièce avec récupération de chaleur, exposait pour la première fois à Passibat’. Cette solution est particulièrement intéressante en rénovation, où il peut être difficile de passer les réseaux de soufflage et d’extraction d’un caisson double flux centralisé. Meltem fabrique des caissons décentralisés depuis 40 ans. Il faut poser un caisson par pièce, avec un accès direct à l’extérieur à travers le mur, par exemple, ou à travers un court réseau de gaines. La gamme actuelle de Meltem, les caissons M-WRG-II sont certifiés par le PHI avec un taux de récupération de chaleur de 94% et des débits de 10 à 100 m3/heure. Naturellement, ils sont connectables et Meltem propose une application pour piloter chaque caisson individuellement, créer des groupes de caisson ou piloter tous les caissons d’un coup.

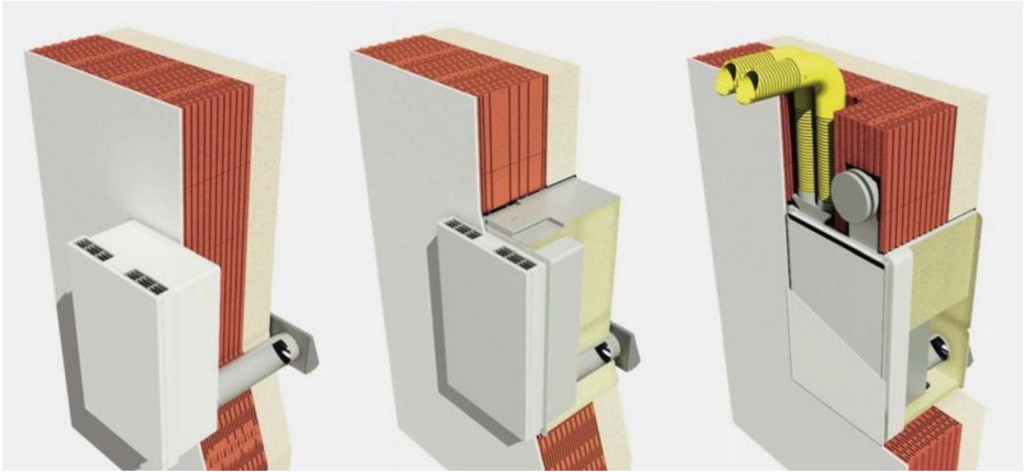

Les caissons de ventilation Meltem M-WRG-II peuvent être posés dans trois configuration différentes : en applique contre le nu intérieur du mur, avec un conduit concentrique pour la prise et le rejet d’air à l’extérieur, en encastré dans le mur extérieur avec soyufflage et reprise dans la pièce, en encastré avec soufflage et reprise dans la pièce, plus deux courtes gaines (soufflage et reprise) d’air pour alimenter une pièce adjacente. Doc. Meltem
De son côté, l’allemand Blauberg est venu à Passibat’ 2024 pour explorer le marché français. Il propose des groupes double-flux centralisés fixés sous plafonds, muraux ou encore posés au sol, avec des débits de 100 à plus de 500 m3/heure.
Certains groupes de ventilation double flux de Blauberg Ventilatoren – ceux dont la désignation se termine par E – sont équipés d’échangeur enthalpiques : ils récupèrent à la fois la chaleur (jusqu’à 90%) et l’humidité (jusqu’à 70%) de l’air extrait. Doc. PP
Blauberg propose également des solutions de ventilation par pièce, double flux à récupération de chaleur. Doc. PP
La ventilation double flux sans gaine d’air neuf de Brink
L’inconvénient de la ventilation double flux centralisée est qu’il faut un réseau de gaines pour la distribution d’air neuf et un autre, plus court, pour l’extraction d’air depuis les pièces humides.

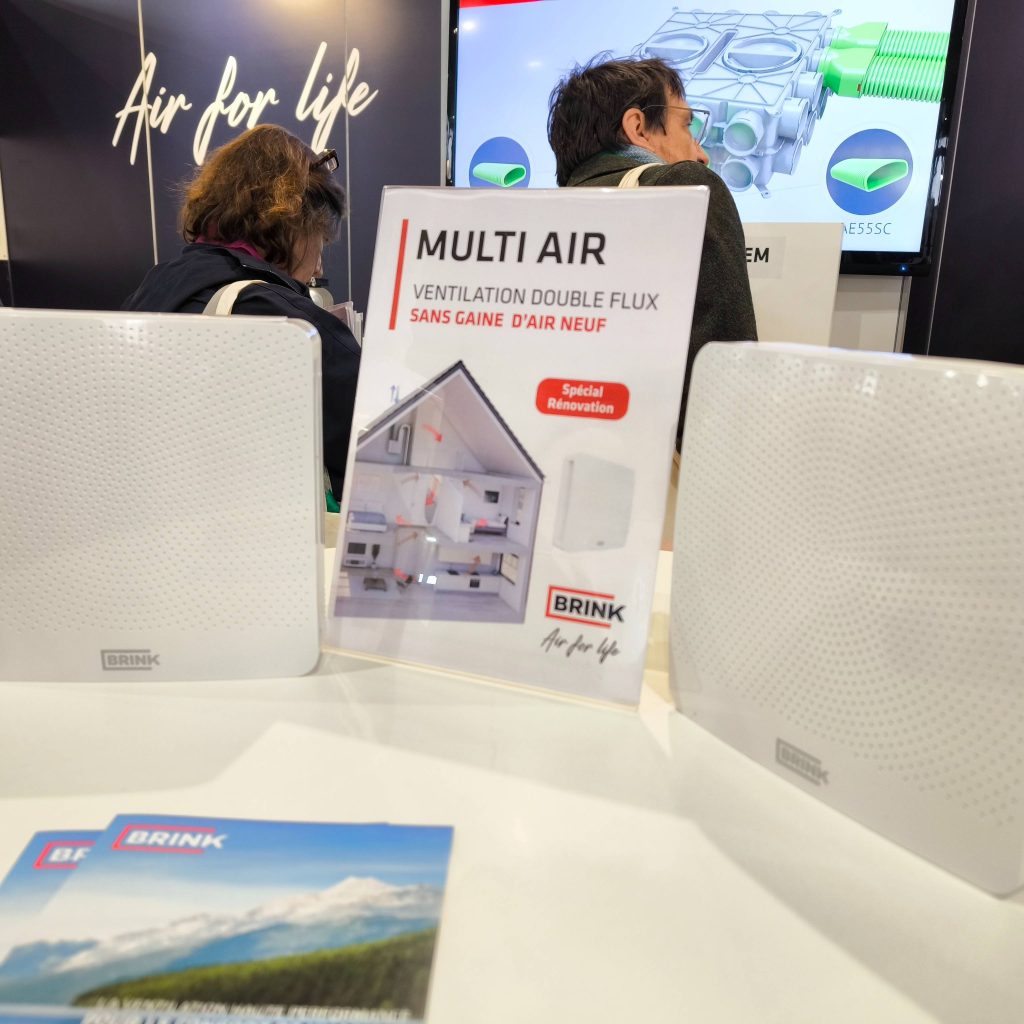

Brink, un spécialiste reconnu de la ventilation, a conçu Multi Air Supply, un concept de ventilation qui insuffle l’air neuf sur le palier central ou dans l’escalier d’un logement, sans gaines de distribution. L’air neuf se diffuse dans le logement depuis le palier, pénètre dans les espaces de vie en passant par le détalonnage (2 cm) entre les portes et le plancher. Un ventilateur Indoor Mixfan, commandé par une sonde de CO2 est placé dans chaque pièce de vie, au-dessus de la porte ou à travers le mur entre la pièce et le couloir/palier. Il extrait l’air vicié de la pièce en fonction du taux de CO2 détecté. Le même volume d’air neuf est insufflé automatiquement dans la pièce.

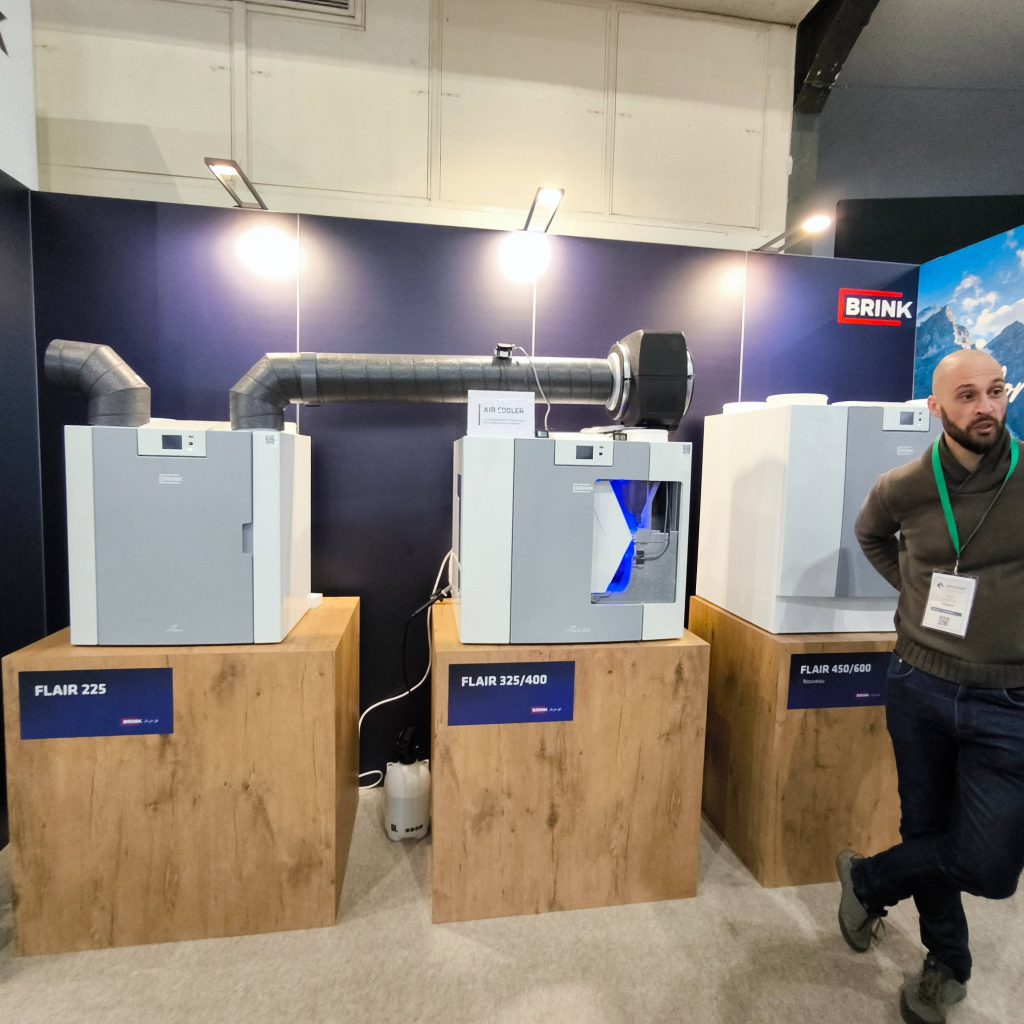

Le système Brink MULTI AIR est toujours associé à un groupe de ventilation double flux. Brink en a fait certifier une quinzaine par le PHI. Le caisson Flair 225EU, par exemple, propose un débit d’air de 62 à 173 m3/h, avec un taux de récupération de chaleur de 89% pouir une consommation d’électricité de 0,25 Wh/m3. Doc. PP
Les machines 4-en-1 ou 5-en-1
Comme les besoins de chauffage des logements passifs sont très faibles, des industriels, dont Nibe, Nilan, Pichler, mais aussi Stiebel-Eltron et Viessmann, ont développé des machines 4-en-1 qui assurent la ventilation (1) double flux avec récupération de chaleur (2), production d’eau chaude sanitaire (3), le complément de chauffage (4) et même parfois le rafraîchissement (5). Ces machines associent toujours groupe double flux à récupération de chaleur, ballon pour la production d’eau chaude et pompe à chaleur sur l’air extrait ou extérieure pour le chauffage, le rafraîchissement et la production d’ECS.
A Passibat, la machine PKOM4 de Pichler était exposée sur le stand de GECO qui la commercialise en France. Elle est disponible avec un échangeur à flux croisés ou avec un échangeur enthalpique et embarque une pompe à chaleur. La PKOM4 bénéficie d’(un Titre V RT2012 et RE2020 pour sa prise en compte dans les calculs règlementaires en France.
Nilan, de son côté, montrait sa machine Compact P, une solution de climat intérieur complète à haut rendement énergétique, conçue pour tous les types de maisons à basse consommation énergétique, les pavillons, les appartements et les petits locaux à tertiaire nécessitant une capacité de ventilation allant jusqu’à 300 m3/h. La Compact P récupère l’énergie de l’air extrait à l’aide d’un échangeur à contre-courant hautement performant. L’énergie résiduelle qui n’est pas exploitée par l’échangeur est récupérée par la pompe à chaleur pour la production d’eau chaude sanitaire et le chauffage de l’air soufflé.
La pompe à chaleur de la Compact P étant dotée d’un circuit de refroidissement réversible, l’appareil est en mesure de rafraîchir l’air soufflé en été, de 10°C environ de 10 °C. doc. PP
Dans le cadre des rénovations EnergieSprong à énergie nulle où les besoins de chauffage sont aussi fortement réduits, la Compact P de Nilan s’est taillée la part du lion, équipant d’abord 10 logements à Hem (59) en 2018, puis 4 logements à Osse (35) en 2019, puis 300 logements encore en cours avec Maine & Loire Habitat.
